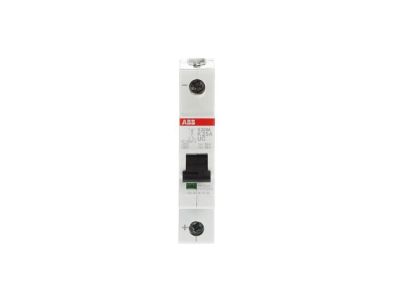

Wyłącznik nadprądowy 1P K 25A 10kA, S201M-K25UC | 2CDS271061R0517 ABB

Alternatywny kod produktu: 2CDS271061R0517

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-K25UC (symbol 2CDS271061R0517) o prądzie znamionowym 25A i charakterystyce K to zaawansowane zabezpieczenie obwodów prądu przemiennego (AC) i stałego (DC). Wysoka zdolność wyłączania zwarciowego 10kA zapewnia skuteczną ochronę przed zwarciami, a elastyczna konstrukcja umożliwia zastosowanie w instalacjach przemysłowych, budynkowych i specjalistycznych. Charakterystyka K gwarantuje szybką reakcję na przeciążenia, chroniąc czułe urządzenia elektroniczne.

• 1-biegunowa konstrukcja: Umożliwia selektywną ochronę pojedynczego obwodu, oszczędzając miejsce w rozdzielnicy i ułatwiając identyfikację zabezpieczanego obwodu.
• Charakterystyka K: Szybka reakcja na zwarcia i przeciążenia – idealne zabezpieczenie dla układów z silnikami, transformatorami, falownikami i innymi odbiornikami o dużych prądach rozruchowych.
• Prąd znamionowy 25A: Zapewnia odpowiednią ochronę dla obwodów o średnim i wysokim obciążeniu, np. obwodów gniazdowych, oświetleniowych lub zasilających maszyny.
• Zdolność wyłączania zwarciowego 10kA: Wysoka odporność na zwarcia minimalizuje ryzyko uszkodzenia instalacji i chroni podłączone urządzenia przed zniszczeniem.
• Zdalne sterowanie i rozłączanie: Kompatybilność z akcesoriami systemu kompaktowego (np. cewkami wybijakowymi) pozwala na integrację z systemami automatyki i zdalnego sterowania.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-2 i EN 60947-2, oraz posiada certyfikację CE. Zgodny z systemem kompaktowym System pro M, co potwierdza jego elastyczność i kompatybilność z innymi elementami układu.

Zastosowanie

Wyłącznik nadprądowy S201M-K25UC przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkowych, handlowych i specjalistycznych, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o dużych prądach rozruchowych (np. silniki, transformatory).
• Zabezpieczenie obwodów oświetleniowych i gniazdowych w budynkach biurowych, handlowych i mieszkalnych.
• Ochrona układów zasilania falownikami, prostownikami i innymi elementami energoelektronicznymi.
• Stosowanie w rozdzielnicach prądu stałego (DC) w instalacjach fotowoltaicznych, systemach zasilania awaryjnego i magazynach energii.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN 35mm, dbając o odpowiednie ułożenie przewodów (dolny zacisk – zasilanie, górny – odbiornik). Należy upewnić się, że prąd znamionowy wyłącznika jest zgodny z obciążeniem obwodu. Charakterystyka K wymaga odpowiedniego doboru zabezpieczenia dla odbiorników o dużych prądach rozruchowych – sprawdź dokumentację urządzenia. Po montażu przeprowadź test działania (ręczne wyłączenie i załączenie).

FAQ

• Jaka jest różnica między charakterystyką K a charakterystyką C? Charakterystyka K charakteryzuje się szybszą reakcją na zwarcia i przeciążenia, co czyni ją idealną dla układów z silnikami, transformatorami i falownikami. Charakterystyka C jest wolniejsza i przeznaczona głównie dla obwodów oświetleniowych i gniazdowych.
• Czy wyłącznik można stosować w instalacjach DC? Tak, wyłącznik S201M-K25UC jest przystosowany do pracy zarówno w obwodach AC, jak i DC, co czyni go uniwersalnym rozwiązaniem w wielu aplikacjach.
• Jakie akcesoria są kompatybilne z wyłącznikiem? Wyłącznik jest częścią systemu kompaktowego System pro M, co oznacza kompatybilność z akcesoriami takimi jak cewki wybijakowe, styk pomocniczy, blokada drzwi rozdzielnicy i wiele innych elementów dostępnych w ofercie systemu.
