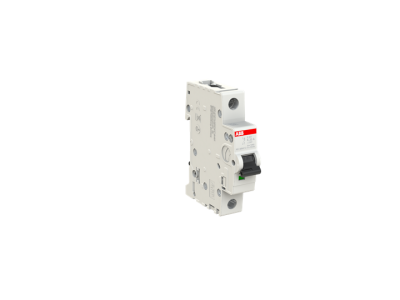

Wyłącznik nadprądowy 1P K 20A 6kA, S201-K20 | 2CDS251001R0487 ABB

Alternatywny kod produktu: 2CDS251001R0487

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) z serii S201-K20 (symbol 2CDS251001R0487) o prądzie znamionowym 20A i zdolności zwarciowej 6kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka działania K zapewnia szybkie wyłączanie w przypadku prądów zwarciowych, chroniąc przewody i odbiorniki. Płytka naciskowa ułatwia szybki i bezpieczny montaż, a otwór przyłączowy umieszczony nad szyną fazową poprawia widoczność podczas okablowania.

• Charakterystyka K: Szybkie działanie w przypadku zwarć i przeciążeń – idealne zabezpieczenie dla obwodów z silnikami, transformatorami i odbiornikami o wysokim prądzie rozruchowym.
• Prąd znamionowy 20A: Zapewnia ochronę obwodów o mocy do 4,6 kW przy napięciu 230V – odpowiedni dla gniazd, oświetlenia i mniejszych odbiorników.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o prądzie do 6000A – gwarancja niezawodności nawet w trudnych warunkach instalacyjnych.
• Płytka naciskowa: Ułatwia montaż i demontaż przewodów, eliminując konieczność dokręcania śrub wkrętakiem.
• Otwór przyłączowy nad szyną fazową: Poprawia widoczność podczas okablowania i minimalizuje ryzyko błędów montażowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz dyrektyw unijnych. Posiada oznakowanie CE i dopuszczenia do stosowania w instalacjach na całym świecie, zgodnie z licznymi certyfikatami jakości.

Zastosowanie

Wyłączniki nadprądowe 1P K 20A znajdują zastosowanie w instalacjach elektrycznych wymagających precyzyjnego zabezpieczenia przed zwarciami i przeciążeniami, szczególnie w obwodach z odbiornikami indukcyjnymi.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów oświetleniowych i sygnalizacyjnych.
• Ochrona układów zasilania maszyn i urządzeń przemysłowych o charakterze indukcyjnym (silniki, transformatory).
• Stosowanie w instalacjach, gdzie wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN, upewniając się, że zaciski są prawidłowo dokręcone z odpowiednim momentem (zgodnie z dokumentacją producenta). Przewody należy podłączać z zachowaniem odpowiedniego przekroju (do 35 mm²) i kierunku przepływu prądu. Po montażu należy przeprowadzić próbę działania przez ręczne zadziałanie wyłącznika.

FAQ

• Jaka jest charakterystyka działania wyłącznika S201-K20? Charakterystyka K jest przeznaczona do ochrony obwodów z odbiornikami indukcyjnymi, takimi jak silniki i transformatory. Wykazuje szybkie działanie w przypadku zwarć i przeciążeń.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Do zacisku przyłączeniowego można podłączyć przewody o przekroju do 35 mm².
• Czy wyłącznik posiada wyzwalacz termiczny? Tak – wyzwalacz termiczny chroni przed przeciążeniami, a wyzwalacz elektromagnetyczny reaguje na zwarcia. Oba mechanizmy są zintegrowane w urządzeniu.
