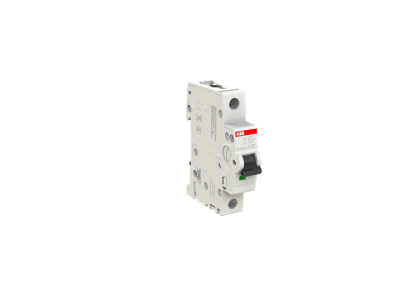

Wyłącznik nadprądowy 1P K 16A 6kA, S201-K16 | 2CDS251001R0467 ABB

Alternatywny kod produktu: 2CDS251001R0467

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-fazowy 1P K 16A 6kA (symbol 2CDS251001R0467) z serii S201-K to urządzenie przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakterystyka K zapewnia szybką reakcję na zwarcia, chroniąc instalację i podłączone urządzenia. Wyposażony w innowacyjny zacisk łączący z płytką naciskową ułatwiający montaż i zapewniający pewny kontakt elektryczny. Otwór przyłączowy umieszczony nad otworem łączącym szynę fazową poprawia widoczność podczas okablowania.

• Charakterystyka K (16A): Szybka reakcja na zwarcia – idealny do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami o wysokich prądach rozruchowych.
• Zacisk łączący z płytką naciskową: Umożliwia szybki i bezpieczny montaż przewodów o przekroju do 35 mm², redukując ryzyko nieprawidłowego połączenia.
• Otwór przyłączowy nad szyną fazową: Poprawia czytelność okablowania i ułatwia precyzyjne podłączanie przewodów.
• Maksymalna zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę nawet w instalacjach narażonych na wysokie prądy zwarciowe.
• Seria S201-K: Kompaktowa konstrukcja 1-fazowa do montażu na szynie DIN 35 mm, kompatybilna z szeroką gamą akcesoriów montażowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich (m.in. EN 60898-1, EN 60947-2) oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 1P K 16A 6kA znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony obwodów mocy i zasilania.

• Ochrona obwodów zasilających silniki, transformatory i inne odbiorniki o wysokich prądach rozruchowych.
• Stosowanie w rozdzielnicach przemysłowych, budynkach użyteczności publicznej i instalacjach specjalistycznych.
• Montaż w szafach sterowniczych i rozdzielniach budynkowych jako zabezpieczenie linii zasilających.
• Instalacje gwarantowanego zasilania (UPS) i systemy awaryjnego zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie DIN 35 mm za pomocą zaczepu zatrzaskowego. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Przewody należy podłączać zgodnie z oznaczeniami na urządzeniu (L – faza, N – neutralny w przypadku wersji 2P). Dokręcenie zacisków należy przeprowadzić z zalecanym momentem (wartość podana w dokumentacji producenta). Po montażu przeprowadzić test działania poprzez symulację zwarcia.

FAQ

• Do jakich obwodów najlepiej nadaje się wyłącznik z charakterystyką K? Charakterystyka K jest zalecana do ochrony obwodów z odbiornikami o wysokich prądach rozruchowych, takich jak silniki, transformatory, układy tyrystorowe czy obwody zasilania pieców indukcyjnych.
• Czy wyłącznik można stosować w instalacjach domowych? Tak, może być stosowany w instalacjach domowych, jednak charakterystyka K jest dedykowana głównie do zastosowań przemysłowych. W typowych obwodach gniazdkowych zalecana jest charakterystyka C lub B.
• Jaki jest zalecany moment dokręcania zacisków? Dokładna wartość momentu dokręcania nie została podana w dostępnych danych. Zaleca się stosowanie się do zaleceń producenta zawartych w dokumentacji technicznej urządzenia.
