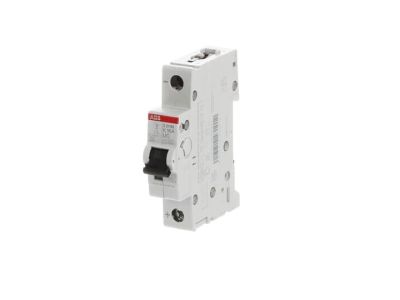

Wyłącznik nadprądowy 1P K 16A 10kA, S201M-K16UC | 2CDS271061R0467 ABB

Alternatywny kod produktu: 2CDS271061R0467

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) K 16A 10kA (symbol 2CDS271061R0467) to wysokowydajny aparat zabezpieczający do ochrony obwodów prądu przemiennego (AC) i stałego (DC). Charakterystyka K zapewnia szybkie działanie w przypadku zwarć i przeciążeń, co minimalizuje ryzyko uszkodzenia chronionych urządzeń. Wysoka zdolność zwarciowa 10kA gwarantuje niezawodną ochronę nawet w trudnych warunkach instalacyjnych.

• Charakterystyka K: Szybkie wyłączanie w przypadku zwarć i przeciążeń – idealny do ochrony obwodów z silnikami, transformatorami i innymi urządzeniami indukcyjnymi.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami mechanicznymi i termicznymi.
• 1-biegunowa budowa 1P: Umożliwia indywidualną ochronę pojedynczego obwodu, co zwiększa elastyczność projektowania instalacji.
• Zakres napięć AC i DC: Uniwersalne zastosowanie w instalacjach jedno- i trójfazowych, a także w systemach fotowoltaicznych i bateryjnych.
• Zgodność z normami międzynarodowymi: Spełnia wymagania norm bezpieczeństwa, co potwierdza wysoka jakość wykonania i niezawodność.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz UL 1077. Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z normami europejskimi i lokalnymi.

Zastosowanie

Wyłącznik nadprądowy 1P K 16A znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach z urządzeniami o wysokim prądzie rozruchowym.

• Ochrona obwodów z silnikami elektrycznymi – zapobiega uszkodzeniom izolacji podczas rozruchu.
• Instalacje przemysłowe – zabezpieczenie maszyn i urządzeń podczas pracy ciągłej.
• Systemy fotowoltaiczne – ochrona paneli i inwerterów prądu stałego (DC).
• Obwody oświetleniowe i gniazdka – indywidualna ochrona obwodów w rozdzielnicach.
• Małe i średnie instalacje elektryczne – elastyczne rozwiązanie dla różnych typów obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac instalacyjnych należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest beznapięciowy. Wyłącznik montować na szynie DIN zgodnie z wymiarami producenta. Podczas podłączania przewodów należy zachować odpowiedni moment dokręcania (sprawdzić w dokumentacji) oraz upewnić się, że przewody są prawidłowo izolowane i nie uszkodzone mechanicznie. Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby potwierdzić jego prawidłowe funkcjonowanie.

FAQ

• Czy wyłącznik 1P K 16A nadaje się do ochrony obwodów DC? Tak, charakterystyka K oraz zakres napięć DC/AC umożliwiają jego stosowanie do ochrony obwodów stałoprądowych, w tym systemów fotowoltaicznych.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik działa? Zdolność zwarciowa wynosi 10kA – wyłącznik wyłączy obwód przy zwarciu o prądzie do 10 000 amperów.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, lecz należy pamiętać, że jest to aparat 1-biegunowy – do pełnej ochrony trójfazowej konieczne jest użycie trzech takich wyłączników lub aparatu 3-biegunowego.
