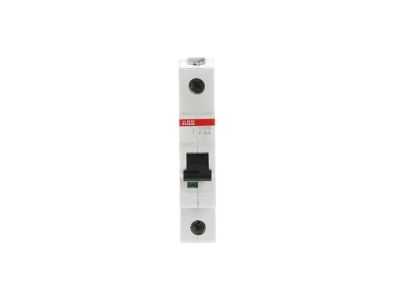

Wyłącznik nadprądowy 1P K 16A 10kA, S201M-K16 | 2CDS271001R0467 ABB

Alternatywny kod produktu: 2CDS271001R0467

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) 16A o charakterystyce K (symbol 2CDS271001R0467, typ S201M-K16) to zaawansowany element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada mechanizm wyzwalania termicznego (przeciążeniowego) oraz elektromechaniczny (zwarcie), co gwarantuje kompleksową ochronę obwodów. Zapewnia zdolność wyłączania 10 kA przy napięciu 230/400V AC, co czyni go odpowiednim do zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka K: Wysoka czułość na zwarcia – szybkie wyłączenie chroni przewody i urządzenia przed uszkodzeniem, idealny do zabezpieczania obwodów z silnikami, transformatorami i odbiornikami indukcyjnymi.
• Zdolność zwarciowa 10 kA: Skutecznie odcina obwód w przypadku zwarcia, minimalizując ryzyko pożaru i awarii sieci.
• Mechanizm termiczny i elektromechaniczny: Podwójna ochrona – wyzwalanie termiczne chroni przed przeciążeniem, a elektromechaniczne przed zwarciem, zapewniając pełne bezpieczeństwo instalacji.
• 1-biegunowa konstrukcja (1P): Pozwala na niezależne zabezpieczenie pojedynczego obwodu fazowego, oszczędzając miejsce w rozdzielnicy.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Przeznaczony do zastosowań tam, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury rozdzielczej i sterowniczej). Zapewnia zgodność z dyrektywami Unii Europejskiej, posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 1P K 16A S201M-K16 przeznaczony jest do zabezpieczania obwodów elektrycznych przed zwarciami i przeciążeniami w różnych typach instalacji.

• Instalacje mieszkaniowe – zabezpieczenie gniazd wtyczkowych, oświetlenia i obwodów dedykowanych.
• Obwody przemysłowe – ochrona silników, transformatorów i odbiorników o charakterystyce indukcyjnej.
• Instalacje komercyjne – zasilanie urządzeń biurowych, serwerów i systemów klimatyzacji.
• Rozdzielnice budynków użyteczności publicznej – gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia od instalacji. Wyłącznik należy zamontować w szynie DIN w rozdzielnicy, zgodnie z kierunkiem przepływu prądu (oznaczonym na obudowie). Przed podłączeniem sprawdzić zgodność prądu znamionowego z projektem instalacji. Dokręcić przewody zgodnie z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu należy przeprowadzić test funkcjonalny – sprawdzenie poprawności działania przy symulacji zwarcia lub przeciążenia.

FAQ

• Jaka jest różnica między charakterystyką K a B/C? Charakterystyka K charakteryzuje się wyższą czułością na zwarcia, co czyni ją idealną do zabezpieczania obwodów z silnikami, transformatorami i odbiornikami indukcyjnymi. Charakterystyki B/C są bardziej typowe dla instalacji mieszkaniowych z odbiornikami rezystancyjnymi.
• Czy wyłącznik może być stosowany w obwodach 3-fazowych? Wyłącznik 1-biegunowy (1P) służy do zabezpieczania pojedynczego obwodu fazowego. Do ochrony obwodów 3-fazowych należy użyć wyłączników 3-biegunowych (3P) lub 4-biegunowych (3P+N).
• Jakie jest zalecane napięcie pracy? Wyłącznik przeznaczony jest do pracy przy napięciu 230V AC (1-faza) lub 400V AC (3-faza), z maksymalną zdolnością zwarciową 10 kA.
