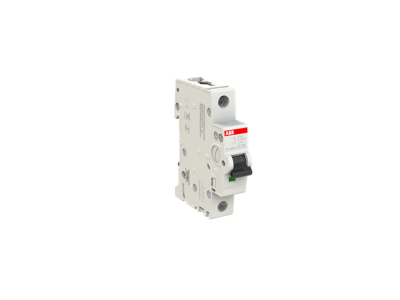

Wyłącznik nadprądowy 1P K 10A 6kA, S201-K10 | 2CDS251001R0427 ABB

Alternatywny kod produktu: 2CDS251001R0427

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy serii S201-K10 (symbol 2CDS251001R0427) o charakterystyce K i znamionowym prądzie 10A to kluczowy element zabezpieczający obwody przed skutkami zwarć i przeciążeń. Przeznaczony do montażu na szynie DIN 35 mm. Zaprojektowany z myślą o maksymalnej ochronie przewodów o przekroju do 35 mm², zapewnia niezawodną pracę w instalacjach domowych, przemysłowych i usługowych.

• Charakterystyka K: Szybkie działanie przy zwarciach i przeciążeniach – chroni wrażliwe odbiorniki (np. silniki, transformatory) przed uszkodzeniem.
• Znamionowy prąd 10A: Zapewnia precyzyjne zabezpieczenie obwodów o niskim i średnim poborze mocy.
• Zdolność zwarciowa 6kA: Odporność na wysokie prądy zwarciowe – niezawodne wyłączenie nawet w trudnych warunkach sieciowych.
• Przekrój przewodów do 35 mm²: Bezpośrednie podłączenie grubych przewodów bez konieczności stosowania dodatkowych elementów pośrednich.
• Opatentowany zacisk łączący: Płytka naciskowa ułatwiająca montaż i zapewniająca pewny kontakt elektryczny – redukuje ryzyko luzowania się połączenia.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada certyfikaty zgodności z dyrektywami europejskimi. Został zaprojektowany zgodnie z międzynarodowymi standardami jakości i bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S201-K10 znajduje zastosowanie w instalacjach elektrycznych wymagających szybkiego i precyzyjnego zabezpieczenia obwodów przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach domowych i biurowych.
• Ochrona układów zasilania silników elektrycznych o charakterystyce K (np. wentylatory, pompy).
• W rozdzielnicach przemysłowych jako zabezpieczenie linii zasilających maszyny i urządzenia.
• W instalacjach budynków użyteczności publicznej i obiektach handlowych, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN 35 mm, z zachowaniem odpowiednich odstępów między sąsiednimi aparatami (zgodnie z dokumentacją techniczną). Przewody podłączać do zacisków zgodnie z oznaczeniami L (faza) i N (neutralny, jeśli występuje). Dokręcać połączenia momentem zgodnym z dokumentacją producenta urządzenia. Po montażu przeprowadzić próbę działania – sprawdzić poprawność wyłączania przy symulacji zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik S201-K10 nadaje się do zabezpieczenia silników elektrycznych? Tak – charakterystyka K jest dedykowana dla odbiorników z wysokimi prądami rozruchowymi, takich jak silniki, transformatory i niektóre typy oświetlenia.
• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć bezpośrednio? Do 35 mm² – dzięki szerokiemu otworowi przyłączeniowemu i opatentowanemu zaciskowi.
• Czy wyłącznik posiada oznaczenie CE? Tak – urządzenie spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE i posiada odpowiednie certyfikaty.
