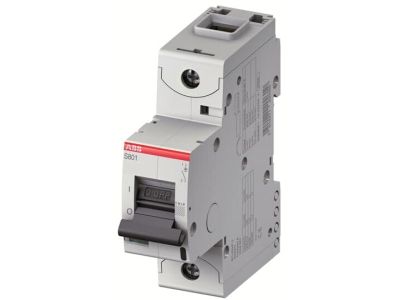

Wyłącznik nadprądowy 1P D 63A 25kA, S801C-D63 | 2CCS881001R0631 ABB

Alternatywny kod produktu: 2CCS881001R0631

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-D63 (symbol 2CCS881001R0631) o prądzie znamionowym 63A i charakterystyce D to wysokowydajne zabezpieczenie dla instalacji elektrycznych. Charakterystyka D zapewnia selektywność ochrony – wyłącznik zwiera obwód przy prądach zwarciowych od 10 do 20-krotności prądu znamionowego, co chroni urządzenia przed uszkodzeniem. Posiada zaciski klatkowe, które gwarantują pewne i trwałe połączenie przewodów o dużych przekrojach.

• Prąd znamionowy 63A: Idealny do zabezpieczenia obwodów o wysokim obciążeniu, takich jak silniki, transformatory czy duże odbiorniki przemysłowe.
• Charakterystyka D: Wysoka odporność na prądy udarowe – stosowana w instalacjach z silnikami, transformatorami i innymi urządzeniami o dużych prądach rozruchowych.
• Zdolność wyłączania 25kA: Chroni instalację przed skutkami zwarć, minimalizując ryzyko uszkodzenia aparatury i pożaru.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, nawet przy dużych przekrojach, dzięki czemu wyłącznik nie wymaga częstej konserwacji.
• Dwustopniowy mechanizm wyzwalający: Termiczny do ochrony przed przeciążeniem i elektromechaniczny do ochrony przed zwarciem – szybka reakcja na zakłócenia w obwodzie.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada liczne atesty międzynarodowe, co umożliwia jego stosowanie w instalacjach na całym świecie. Oznakowanie CE potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik S801C-D63 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, szczególnie tam, gdzie występują duże prądy rozruchowe.

• Zabezpieczenie obwodów z silnikami elektrycznymi – np. w maszynach przemysłowych, wentylatorach, pompach.
• Ochrona instalacji z transformatorami i dużymi odbiornikami rezystancyjnymi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Zabezpieczenie obwodów oświetleniowych o dużym obciążeniu (np. hale produkcyjne, magazyny).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie chronionym. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, upewniając się, że zaciski są prawidłowo dokręcone. Przewody powinny być odpowiednio dobrane pod względem przekroju i materiału, a moment dokręcania powinien być zgodny z zaleceniami producenta. Po montażu należy przeprowadzić próbę działania układu zabezpieczeń, weryfikując poprawność działania mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik S801C-D63 można stosować z prądem stałym? Tak – urządzenie jest przystosowane do pracy zarówno z prądem przemiennym (AC), jak i stałym (DC) w zakresie napięć do 254V (AC) i 440V (DC).
• Jaka jest różnica między charakterystyką D a C? Charakterystyka D charakteryzuje się wyższą odpornością na prądy udarowe (10-20-krotność prądu znamionowego), co czyni ją idealną do ochrony obwodów z silnikami. Charakterystyka C reaguje szybciej (5-10-krotność), ale jest mniej odporna na udary.
• Czy wyłącznik posiada akcesoria montażowe? Tak – producent oferuje szeroką gamę akcesoriów, takich jak dźwignie testowe, blokady, adaptery do montażu na szynie DIN czy zaślepki, które ułatwiają instalację i konserwację.
