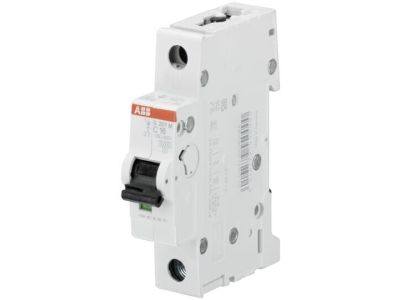

Wyłącznik nadprądowy 1P D 63A 10kA, S201M-D63 | 2CDS271001R0631 ABB

Alternatywny kod produktu: 2CDS271001R0631

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-D63 to zaawansowane zabezpieczenie instalacji elektrycznej przed skutkami zwarć i przeciążeń. Urządzenie charakteryzuje się zdolnością wyłączania zwarciowego 10 kA przy napięciu 230/400 V AC oraz prądem znamionowym 63 A. Mechanizm wyzwalania typu D zapewnia szybkie odcięcie zasilania w przypadku zwarcia, chroniąc obwody i podłączone urządzenia przed uszkodzeniami. Stosowany w instalacjach mieszkaniowych, komercyjnych i przemysłowych o podwyższonych wymaganiach dotyczących niezawodności zabezpieczeń.

• 1-biegunowa konstrukcja (1P): Oszczędza miejsce w rozdzielnicy dzięki kompaktowej budowie, umożliwiające efektywne wykorzystanie dostępnej przestrzeni.
• Charakterystyka D: Zapewnia wysoką odporność na prądy udarowe i zwarcia, idealne do zabezpieczania obwodów z silnikami elektrycznymi lub transformatorami.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne odcięcie zwarć o dużym prądzie, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Prąd znamionowy 63 A: Odpowiedni do zabezpieczania obwodów o średnim i dużym obciążeniu, takich jak gniazda zasilające, obwody grzewcze czy silniki.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia surowe wymagania międzynarodowych standardów bezpieczeństwa, co potwierdza jego niezawodność i trwałość.

Zgodność z Normami

Wyłącznik S201M-D63 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do instalacji przemysłowych). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wyłącznik nadprądowy S201M-D63 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń w instalacjach o zróżnicowanym charakterze.

• Instalacje mieszkaniowe: zabezpieczenie obwodów gniazd wtykowych, oświetlenia i urządzeń gospodarstwa domowego.
• Obwody przemysłowe: ochrona silników elektrycznych, transformatorów i innych odbiorników o dużym poborze mocy.
• Instalacje komercyjne: zabezpieczenie obwodów w biurach, sklepach i innych obiektach użyteczności publicznej.
• Obwody o charakterystyce D: idealne do zabezpieczania układów z silnikami indukcyjnymi, transformatorami lub odbiornikami z dużymi prądami rozruchowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, dbając o prawidłowe podłączenie przewodów fazowych. Przewody powinny być odpowiednio dobrane pod względem przekroju i momentu dokręcania zgodnie z normami. Charakterystyka D wymaga szczególnej uwagi przy doborze obciążenia – unikać stosowania z odbiornikami o niskim prądzie rozruchowym, które mogą powodować niepotrzebne zadziałania.

FAQ

• Czy wyłącznik S201M-D63 nadaje się do zabezpieczania obwodów oświetleniowych? Charakterystyka D jest przeznaczona głównie do obwodów z silnikami lub odbiornikami o dużych prądach rozruchowych. Do zabezpieczania oświetlenia zaleca się stosowanie charakterystyki B lub C.
• Jakie są główne różnice między normami IEC/EN 60898-1 a IEC/EN 60947-2? Norma IEC/EN 60898-1 dotyczy wyłączników do instalacji domowych i podobnych, natomiast IEC/EN 60947-2 obejmuje wyłączniki do zastosowań przemysłowych, w tym o wyższych prądach znamionowych i zdolnościach zwarciowych.
• Czy wyłącznik posiada styk pomocniczy? Tak, możliwość montażu styku pomocniczego od dołu pozwala na zaoszczędzenie 50% miejsca w rozdzielnicy, ułatwiając instalację dodatkowych akcesoriów.
