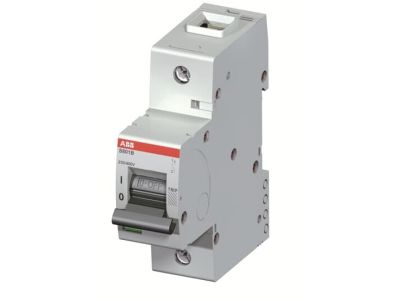

Wyłącznik nadprądowy 1P D 50A 16kA, S801B-D50 | 2CCS811001R0501 ABB

Alternatywny kod produktu: 2CCS811001R0501

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801B-D50 (symbol 2CCS811001R0501) o prądzie znamionowym 50A i charakterystyce D to zaawansowane zabezpieczenie linii elektrycznej przed zwarciem i przeciążeniem. Wyposażony w zacisk klatkowy zapewnia pewny i trwały kontakt elektryczny przy podłączaniu przewodów. Maksymalna zdolność wyłączania 16kA przy napięciu 230/400V gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych.

• Charakterystyka D (1P D 50A): Zapewnia ochronę odbiorników z dużymi prądami rozruchowymi (silniki, transformatory, urządzenia zasilające) przed zwarciem i przeciążeniem.
• Zacisk klatkowy: Gwarantuje pewny i trwały kontakt elektryczny, minimalizując ryzyko luzowania się połączenia i przegrzewania.
• Zdolność wyłączania 16kA: Skuteczne przerwanie zwarcia przy minimalnym ryzyku uszkodzenia instalacji i aparatury.
• Termiczny mechanizm wyzwalający: Chroni przed przeciążeniem poprzez automatyczne wyłączenie przy przekroczeniu dopuszczalnego prądu.
• Elektromechaniczny mechanizm wyzwalający: Natychmiastowe przerwanie obwodu w przypadku zwarcia, chroniąc instalację przed uszkodzeniem.

Zgodność z Normami

Wyłącznik nadprądowy S801B-D50 spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury rozdzielczej. Posiada liczne atesty, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S801B-D50 przeznaczony jest do ochrony jednofazowych i trójfazowych obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona linii zasilających silniki indukcyjne, transformatory i urządzenia z dużymi prądami rozruchowymi.
• Zabezpieczenie obwodów gniazd wtykowych w budynkach użyteczności publicznej i obiektach przemysłowych.
• Ochrona obwodów oświetleniowych w halach produkcyjnych i magazynach.
• Stosowanie w rozdzielnicach główych i podrozdzielnicach jako element zabezpieczający poszczególne obwody.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować w pozycji pionowej na szynie DIN 35 mm. Przed podłączeniem przewodów upewnić się, że zaciski są dokręcone z odpowiednim momentem (wg dokumentacji producenta). Należy zapewnić odpowiednią przestrzeń wentylacyjną wokół wyłącznika. Po montażu konieczne jest przeprowadzenie testów funkcjonalnych – sprawdzenie działania wyzwalaczy termicznego i zwarciowego.

FAQ

• Czy wyłącznik S801B-D50 nadaje się do ochrony silników? Tak – charakterystyka D jest dedykowana do odbiorników z dużymi prądami rozruchowymi, takich jak silniki, transformatory i urządzenia o wysokim współczynniku mocy.
• Jakie jest napięcie maksymalne pracy? Wyłącznik może być stosowany przy napięciu do 230/400V zgodnie z jego specyfikacją.
• Czy wyłącznik posiada oznaczenie CE? Tak – jest zgodny z wymaganiami dyrektyw unijnych i posiada oznakowanie CE, co potwierdza jego bezpieczeństwo użytkowania.
