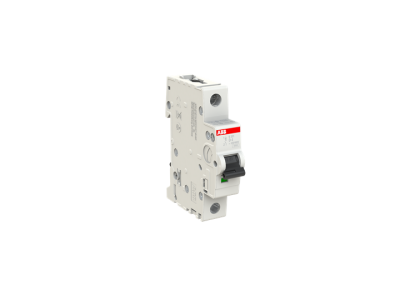

Wyłącznik nadprądowy 1P D 4A 6kA, S201-D4 | 2CDS251001R0041 ABB

Alternatywny kod produktu: 2CDS251001R0041

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy 1P D 4A 6kA (symbol 2CDS251001R0041) z serii S200 to kompaktowe urządzenie zabezpieczające obwody elektryczne przed zwarciami i przeciążeniami. Posiada patentowany zacisk łączący z płytką naciskową, ułatwiający montaż i zapewniający pewny kontakt. Przekrój przewodów do 35 mm² może być podłączany bezpośrednio. Szeroka gama akcesoriów dodatkowych pozwala na kompleksową konfigurację instalacji.

• Charakterystyka D: Szybkie działanie przy zwarciach (typowe dla odbiorników o dużym prądzie rozruchu, np. silników, transformatorów).
• Prąd znamionowy 4A: Zabezpieczenie linii o niewielkim poborze mocy, np. obwody oświetleniowe, gniazda zasilające niskiego obciążenia.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia – skuteczna ochrona w instalacjach domowych i przemysłowych.
• Patentowany zacisk z płytką naciskową: Ułatwia szybki i bezpieczny montaż, eliminuje ryzyko poluzowania się przewodu.
• Przekrój do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów bez stosowania dodatkowych tulejek lub końcówek.
• Otwór przyłączowy nad szyną fazową: Lepsza widoczność podczas okablowania, ułatwia prawidłowe prowadzenie przewodów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 i VDE 0641-21. Posiada certyfikację CE oraz liczne zatwierdzenia europejskie i międzynarodowe, co gwarantuje jego przydatność do stosowania na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 1P D 4A 6kA przeznaczony jest do ochrony jednofazowych obwodów niskiego napięcia w instalacjach elektrycznych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych w miejscach o niewielkim obciążeniu, takich jak pokoje, korytarze, małe warsztaty.
• Ochrona linii zasilających urządzenia o charakterze rezystancyjnym (grzejniki, piece, oświetlenie LED).
• Stosowanie w rozdzielnicach głównego zasilania jako wstępna ochrona obwodów odbiorczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN 35 mm, zabezpieczając je przed przypadkowym wysunięciem się. Przewody podłączać do zacisków zgodnie z oznaczeniami: L – faza, N – neutralny (jeśli dotyczy). Dokręcić śruby mocujące z zalecanym momentem (szczegóły w dokumentacji). Po montażu przeprowadzić test działania – włączyć i wyłączyć wyłącznik kilkukrotnie, aby sprawdzić poprawność działania mechanizmu. Regularnie kontrolować stan zacisków i czystość styków.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka D charakteryzuje się wysokim prądem wyzwalania zwarciowego, co czyni ją idealną do ochrony obwodów z odbiornikami o dużych prądach udarowych (np. silniki, transformatory). Charakterystyka B stosowana jest w obwodach o niskich prądach rozruchowych, a C – w obwodach pośrednich.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, ale tylko do ochrony jednego bieguna (1P). Do ochrony obwodów trójfazowych konieczne jest zastosowanie wyłączników 3-biegunowych (3P).
• Jakie akcesoria są dostępne do wyłącznika serii S200? Dostępna jest szeroka gama akcesoriów, w tym dodatkowe styki pomocnicze, styki sygnalizacyjne, napędy zdalne, osłony ochronne oraz adaptery do montażu na szynie DIN.
