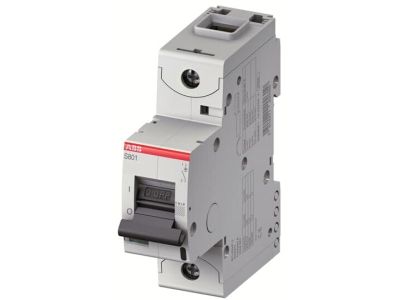

Wyłącznik nadprądowy 1P D 40A 25kA, S801C-D40 | 2CCS881001R0401 ABB

Alternatywny kod produktu: 2CCS881001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-D40 (symbol 2CCS881001R0401) o prądzie znamionowym 40A i charakterystyce D to wysokowydajne zabezpieczenie chroniące instalacje przed skutkami zwarć i przeciążeń. Posiada zaciski klatkowe, które gwarantują pewne i stabilne połączenie elektryczne. Maksymalna zdolność wyłączania 25kA przy napięciu 240/415V zapewnia skuteczną ochronę nawet w wymagających warunkach.

• 1-biegunowa budowa: Umożliwia zabezpieczenie pojedynczego obwodu prądu przemiennego, idealny do instalacji jednofazowych.
• Charakterystyka D: Wysoka odporność na udary prądowe – chroni przed nietypowymi prądami rozruchowymi (np. silniki, transformatory), typowa dla obwodów o dużych prądach rozruchowych.
• Zaciski klatkowe: Zapewniają trwały i niezawodny styk elektryczny, minimalizują ryzyko poluzowania się połączenia pod wpływem wibracji.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia – skutecznie chroni instalację nawet przy dużych prądach zwarciowych.
• Zakres napięć 240/415V AC i 254/440V DC: Uniwersalne zastosowanie w instalacjach jedno- i trójfazowych oraz w obwodach prądu stałego.

Zgodność z Normami

Wyłącznik S801C-D40 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada wielokrotne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach domowych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy S801C-D40 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagane jest skuteczne zabezpieczenie przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd wtykowych w instalacjach mieszkaniowych i biurowych.
• Zabezpieczenie silników elektrycznych i transformatorów w instalacjach przemysłowych – dzięki charakterystyce D.
• Ochrona obwodów oświetleniowych w dużych obiektach komercyjnych.
• Stosowanie w systemach zasilania awaryjnego (UPS) i instalacjach fotowoltaicznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Wyłącznik należy zamontować w rozdzielnicy na standardowej szynie DIN 35 mm. Zaciski klatkowe wymagają odpowiedniego momentu dokręcenia (zgodnie z dokumentacją producenta) – zaleca się użycie klucza dynamometrycznego. Przed podłączeniem sprawdzić zgodność prądu znamionowego z projektem instalacji. Zapewnić odpowiednią przestrzeń montażową dla bezpieczeństwa obsługi i wentylacji.

FAQ

• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, zakres napięć wynosi 254/440V DC, co umożliwia stosowanie w instalacjach fotowoltaicznych i zasilaczach awaryjnych.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka D charakteryzuje się wysoką odpornością na udary prądowe (typowo 10-20x prąd znamionowy), co czyni ją idealną do zabezpieczania obwodów z silnikami, transformatorami lub innymi urządzeniami o dużych prądach rozruchowych.
• Czy wyłącznik posiada funkcję zdalnego sterowania? Nie – ten model nie posiada mechanizmu zdalnego załączania/rozłączania. Do sterowania zdalnego wymagane są dodatkowe akcesoria (np. cewki wyzwalające), które nie są standardowym wyposażeniem.
