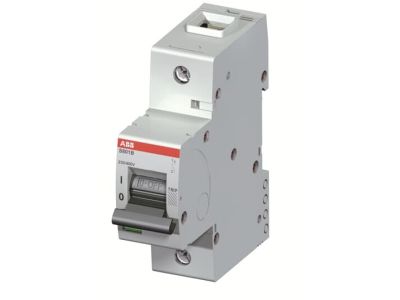

Wyłącznik nadprądowy 1P D 40A 16kA, S801B-D40 | 2CCS811001R0401 ABB

Alternatywny kod produktu: 2CCS811001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801B-D40 (symbol 2CCS811001R0401) o prądzie znamionowym 40A i charakterystyce D to urządzenie zabezpieczające instalację przed skutkami zwarć i przeciążeń. Wysoka zdolność wyłączania 16kA przy napięciu 230/400V zapewnia skuteczną ochronę obwodów jednofazowych i trójfazowych. Zacisk klatkowy gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styku.

• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z dużymi prądami rozruchowymi (silniki, transformatory, urządzenia z dużymi prądami szczytowymi) – chroni przed błędnym wyłączeniem podczas normalnego rozruchu.
• Zacisk klatkowy: Zapewnia pewne i stabilne połączenie przewodów, eliminując ryzyko poluzowania styku i przegrzewania się instalacji.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia gwarantuje skuteczną ochronę instalacji nawet w warunkach zwarciowych.
• Zgodność z normami IEC/EN 60947-2 i EN 60898-1: Spełnia międzynarodowe standardy bezpieczeństwa dla aparatury łączeniowej, dopuszczonej do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
• Napięcie pracy 230/400V: Uniwersalne zastosowanie w sieciach jednofazowych i trójfazowych.

Zgodność z Normami

Wyłącznik S801B-D40 spełnia wymagania norm IEC/EN 60947-2 (aparatury rozdzielczej i sterowniczej) oraz EN 60898-1 (wyłączników nadprądowych do instalacji domowych i podobnych). Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy S801B-D40 przeznaczony jest do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Zabezpieczanie obwodów zasilających silniki elektryczne (np. pompy, wentylatory, maszyny przemysłowe) – charakterystyka D chroni przed błędnym wyłączeniem podczas rozruchu.
• Ochrona instalacji oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych jako element układu zasilającego.
• Zabezpieczanie obwodów z dużymi prądami szczytowymi (np. transformatory, zgrzewarki).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN, a przewody doprowadzić do odpowiednich zacisków – górny (zasilający) i dolny (chroniony). Zacisk klatkowy wymaga odpowiedniego doboru momentu dokręcania (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test działania mechanizmu wyzwalającego. Regularnie sprawdzać stan styku i nie dopuszczać do obluzowania zacisków.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D przeznaczona jest do zabezpieczania obwodów z urządzeniami o dużych prądach rozruchowych (silniki, transformatory, zgrzewarki), gdzie normalne prądy szczytowe mogą powodować błędne wyłączenia w wyłącznikach o charakterystyce B lub C.
• Czy wyłącznik S801B-D40 nadaje się do instalacji trójfazowych? Tak – wyłącznik 1-biegunowy może być stosowany w obwodach trójfazowych jako element zabezpieczający pojedynczy przewód fazowy, z zachowaniem odpowiedniego doboru prądu znamionowego.
• Jakie akcesoria są dostępne do modelu S801B-D40? Szeroka gama akcesoriów (np. dźwignie blokujące, osłony, oznaczniki) ułatwia montaż, identyfikację i konserwację wyłącznika w instalacjach. Dokładny asortyment zależy od producenta – sprawdź dokumentację techniczną.
