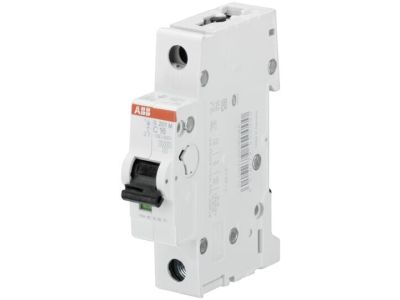

Wyłącznik nadprądowy 1P D 40A 10kA, S201M-D40 | 2CDS271001R0401 ABB

Alternatywny kod produktu: 2CDS271001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) S201M-D40 o prądzie znamionowym 40A i zdolności wyłączania 10kA przy 230/400V AC to kluczowy element ochrony instalacji elektrycznych przed zwarciem i przeciążeniem. Zaprojektowany z myślą o wysokiej niezawodności w warunkach przemysłowych i mieszkaniowych. Charakterystyka D zapewnia selektywność działania z innymi zabezpieczeniami, minimalizując ryzyko niepotrzebnych wyłączeń.

• Prąd znamionowy 40A: Zapewnia ochronę obwodów o średnim i wysokim obciążeniu, typowych dla maszyn przemysłowych, rozdzielnic budynków wielorodzinnych lub instalacji z silnikami.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami przy zwarciu o dużej energii.
• Charakterystyka D: Szybka reakcja na zwarcia, ale z opóźnieniem termicznym chroniącym przed nietrwałymi przeciążeniami – idealna do obwodów z silnikami indukcyjnymi.
• 1-biegunowa konstrukcja (1P): Kompaktowe rozwiązanie dla instalacji, gdzie wymagana jest ochrona pojedynczego przewodu fazowego.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia wymagania dla ochrony instalacji niskiego napięcia, potwierdzone deklaracją zgodności CE.

Zgodność z Normami

Wyłącznik nadprądowy S201M-D40 spełnia wymagania norm IEC/EN 60898-1 (ochrona instalacji niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada oznakowanie CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik S201M-D40 znajduje szerokie zastosowanie w różnych typach instalacji, gdzie wymagana jest skuteczna ochrona przed zwarciem i przeciążeniem.

• Ochrona obwodów zasilających silniki indukcyjne w maszynach przemysłowych i urządzeniach budowlanych.
• Zabezpieczenie rozdzielnic w budynkach mieszkalnych i komercyjnych, w tym obwodów gniazd wtykowych i oświetlenia.
• Instalacje zasilające piece, klimatyzatory lub inne urządzenia o podwyższonym poborze mocy.
• Systemy automatyki przemysłowej i panele sterowania, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN (35mm) w pozycji pionowej. Przewody fazowe należy podłączyć do zacisków wejściowych (oznaczonych "1") i wyjściowych (oznaczonych "2"), dokręcając je momentem zgodnym z dokumentacją producenta. Po montażu należy przeprowadzić test działania przy użyciu odpowiedniego przyrządu pomiarowego. Regularnie sprawdzaj stan mechanizmu i zacisków – w razie uszkodzeń wymień wyłącznik niezwłocznie.

FAQ

• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D charakteryzuje się wysoką odpornością na zwarcia, ale z opóźnieniem termicznym chroniącym przed nietrwałymi przeciążeniami. Jest idealna do obwodów z silnikami, podczas gdy charakterystyka B lub C stosowana jest w instalacjach oświetleniowych lub gniazd wtykowych.
• Czy wyłącznik może być stosowany w instalacjach 230V i 400V? Tak, wyłącznik S201M-D40 jest przystosowany do pracy w obwodach jednofazowych 230V oraz trójfazowych 400V (w połączeniu z innymi wyłącznikami 1P w układzie trójfazowym).
• Jakie jest minimalne i maksymalne napięcie znamionowe pracy? Wyłącznik przeznaczony jest do pracy przy napięciu znamionowym 230/400V AC. Nie stosować w instalacjach DC.
