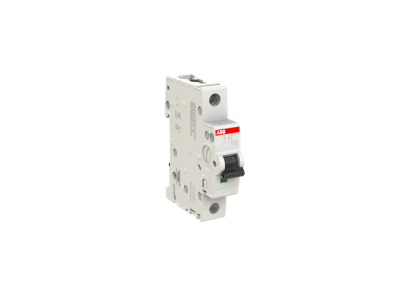

Wyłącznik nadprądowy 1P D 3A 6kA, S201-D3 | 2CDS251001R0031 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB z serii S200, model S201-D3, to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 3 A, co pozwala na precyzyjne zabezpieczanie obwodów o niskim poborze mocy, ale wymagających specyficznej charakterystyki wyzwalania. Jednobiegunowa konstrukcja (1P) idealnie sprawdza się w systemach prądu przemiennego (AC).

• Charakterystyka D: Wyzwalacz magnetyczny ustawiony na poziomie od 10 do 20-krotności prądu znamionowego, co zapobiega niepożądanym zadziałaniom przy wysokich prądach rozruchowych.
• Zdolność zwarciowa 6 kA: Znamionowa graniczna zdolność wyłączania zwarciowego wynosi 6000 A, co gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed zniszczeniem.
• Wskaźnik położenia styków: Urządzenie wyposażone jest w wyraźną sygnalizację stanu pracy, co podnosi poziom bezpieczeństwa podczas prac serwisowych.
• Technologia zacisków: Podwójne zaciski windowe umożliwiają jednoczesne podłączenie szyny grzebieniowej oraz przewodów o różnych przekrojach, co znacząco ułatwia mostkowanie aparatury.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, dotyczącą wyłączników do instalacji domowych i podobnych, oraz normy IEC/EN 60947-2, dedykowanej dla zastosowań przemysłowych. Dzięki temu aparat może być stosowany w szerokim spektrum projektów elektroenergetycznych na całym świecie.

Zastosowanie

Wyłącznik S201-D3 z charakterystyką D jest dedykowany do obwodów, w których występują odbiorniki o bardzo dużych prądach rozruchowych. Jest to idealne rozwiązanie do zabezpieczania transformatorów sterowniczych, zaworów elektromagnetycznych oraz małych silników jednofazowych. Znajduje szerokie zastosowanie w automatyce przemysłowej, systemach sterowania oraz wszędzie tam, gdzie standardowe charakterystyki B lub C mogłyby powodować uciążliwe, zbędne wyłączenia podczas startu urządzeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapewnia trwały kontakt elektryczny i minimalizuje ryzyko przegrzania punktów styku. Konstrukcja zacisków pozwala na bezpieczne wprowadzenie przewodów sztywnych oraz giętkich (z tulejkami izolowanymi). Możliwość montażu w dowolnej pozycji ułatwia aranżację wewnątrz rozdzielnicy.

FAQ

• Czy wyłącznik S201-D3 nadaje się do ochrony silników? Tak, dzięki charakterystyce D, która toleruje wysokie piki prądowe podczas rozruchu, jest on odpowiedni do ochrony silników o niskiej mocy znamionowej.
• Jaka jest główna różnica między charakterystyką C a D? Charakterystyka D wyzwala przy znacznie wyższym prądzie zwarciowym (10-20x In) niż charakterystyka C (5-10x In), co czyni ją bardziej odporną na udary prądowe.
• Czy mogę stosować ten wyłącznik w instalacjach domowych? Tak, o ile projekt instalacji przewiduje użycie charakterystyki D dla konkretnego odbiornika, np. transformatora oświetleniowego.
