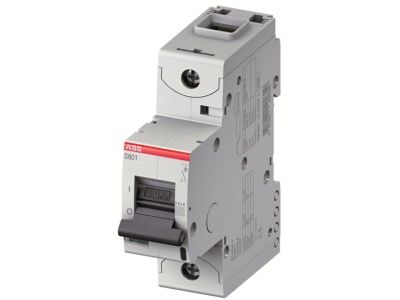

Wyłącznik nadprądowy 1P D 32A 25kA, S801C-D32 | 2CCS881001R0321 ABB

Alternatywny kod produktu: 2CCS881001R0321

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy D 32A 25kA (symbol 2CCS881001R0321) to wysokowydajny aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Charakterystyka D zapewnia selektywność zabezpieczeń, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów z silnikami, transformatorami lub innymi odbiornikami o wysokim prądzie rozruchowym. Działa w zakresie napięć do 240/415V (AC) i 254/440V (DC).

• Charakterystyka D: Wysoka odporność na udary prądowe – zabezpiecza odbiorniki o dużym prądzie rozruchowym, takich jak silniki elektryczne, transformatory lub maszyny przemysłowe.
• Zdolność wyłączania 25kA: Gwarantuje skuteczną ochronę nawet w przypadku zwarć o wysokiej energii, minimalizując ryzyko uszkodzenia instalacji.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie z przewodami, redukując ryzyko obluzowania i przegrzewania się styków.
• Mechanizm termiczny i elektromechaniczny: Ochrona przed przeciążeniem (termiczna) i zwarciem (elektromechaniczna) – szybkie reagowanie na zagrożenia.
• Uniwersalne zastosowanie: Przeznaczony do instalacji mieszkaniowych, komercyjnych i przemysłowych dzięki wysokiej wytrzymałości mechanicznej i elektrycznej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego. Posiada liczne atesty międzynarodowe, umożliwiające stosowanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 1P D 32A 25kA znajduje zastosowanie w instalacjach wymagających wysokiej selektywności zabezpieczeń i ochrony przed zwarciami o dużej energii.

• Zabezpieczanie obwodów z silnikami elektrycznymi – pompy, wentylatory, maszyny przemysłowe.
• Ochrona linii zasilających w rozdziałnicach mieszkaniowych, biurowych i przemysłowych.
• Stosowanie w systemach automatyki i sterowania, gdzie wymagana jest szybka reakcja na zwarcia.
• Zabezpieczanie obwodów z transformatorami lub innymi odbiornikami o wysokim prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będzie montowany aparat. Wyłącznik należy zamontować na szynie DIN 35 mm, zaciskając go pewnie w odpowiednim położeniu. Przewody należy podłączyć do zacisków klatkowych, dbając o odpowiedni dobór przekroju i momentu dokręcenia zgodnie z dokumentacją techniczną. Po montażu należy przeprowadzić próbę działania wyłącznika, sprawdzając poprawność jego reakcji na przeciążenie i zwarcie.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D jest przeznaczona głównie do zabezpieczania obwodów z odbiornikami o wysokim prądzie rozruchowym, takimi jak silniki, transformatory czy maszyny przemysłowe, gdzie występują znaczne udary prądowe.
• Jaka jest maksymalna zdolność wyłączania wyłącznika? Maksymalna zdolność wyłączania wynosi 25kA – oznacza to, że wyłącznik skutecznie przerwie obwód w przypadku zwarcia o energii do 25kA.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego (DC)? Tak, wyłącznik jest przystosowany do pracy w prądzie stałym do 254V i może być stosowany w instalacjach hybrydowych (AC/DC).
