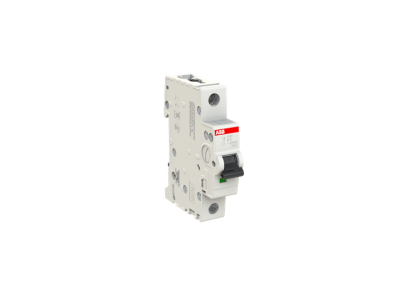

Wyłącznik nadprądowy 1P D 2A 6kA, S201-D2 | 2CDS251001R0021 ABB

Alternatywny kod produktu: 2CDS251001R0021

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-D2 (symbol 2CDS251001R0021) to urządzenie z serii S200 przeznaczone do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka D zapewnia skuteczną reakcję na prądy zwarciowe o wysokiej wartości szczytowej, co czyni go odpowiednim do zabezpieczenia obwodów z silnikami, transformatorami i innymi odbiornikami o dużych prądach rozruchowych. Płytka naciskowa ułatwia obsługę i montaż, a otwór przyłączowy umieszczony nad szyną fazową poprawia ergonomię okablowania.

• Charakterystyka D: Szybka reakcja na prądy zwarciowe – idealny do ochrony obwodów z odbiornikami o dużych prądach rozruchowych (silniki, transformatory).
• Prąd znamionowy 2A: Precyzyjne zabezpieczenie obwodów o niewielkim poborze mocy, takich jak układy sterowania czy oświetlenie LED.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia – zapewnia niezawodną ochronę nawet w instalacjach o podwyższonym ryzyku zwarć.
• Płytka naciskowa: Ułatwia montaż i demontaż przewodów, skraca czas prac instalacyjnych.
• Otwór przyłączowy nad szyną fazową: Ulepszona ergonomia okablowania – ułatwia wprowadzanie przewodów i poprawia widoczność podczas montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, EN 60898-1 oraz odpowiednie dyrektywy Unii Europejskiej. Posiada certyfikat CE i jest dopuszczony do stosowania w instalacjach zgodnych z normami VDE i IEC na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S201-D2 znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach z odbiornikami o dużych prądach rozruchowych.

• Ochrona obwodów zasilania silników, pomp, wentylatorów i innych maszyn przemysłowych.
• Zabezpieczenie układów sterowania i automatyki w szafach sterowniczych.
• Ochrona obwodów oświetleniowych LED i energooszczędnych źródeł światła.
• Stosowanie w instalacjach budynków mieszkalnych i komercyjnych jako zabezpieczenie obwodów gniazd wtykowych i oświetlenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przed montażem upewnić się, że przekrój przewodu mieści się w zakresie 1,5–35 mm². Przewody należy wprowadzić do otworu przyłączowego i dokręcić śrubę z momentem zgodnym z zaleceniami producenta (szczegóły w dokumentacji technicznej). Po montażu należy przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik, aby potwierdzić jego prawidłowe działanie.

FAQ

• Czy wyłącznik S201-D2 nadaje się do ochrony obwodów oświetleniowych? Tak, dzięki charakterystyce D i niskiemu prądowi znamionowemu 2A doskonale sprawdza się w ochronie obwodów oświetleniowych LED i energooszczędnych źródeł światła.
• Jakie przewody można podłączyć bezpośrednio do wyłącznika? Przewody o przekroju od 1,5 mm² do 35 mm² mogą być podłączone bezpośrednio za pomocą zacisku przyłączeniowego.
• Czy wyłącznik posiada możliwość plombowania? Tak, seria S200 oferuje szeroki wybór akcesoriów, w tym elementy plombujące, umożliwiające zabezpieczenie ustawień wyłącznika.
