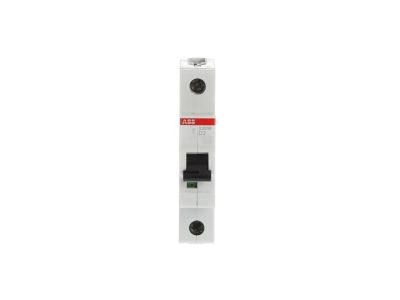

Wyłącznik nadprądowy 1P D 2A 10kA, S201M-D2 | 2CDS271001R0021 ABB

Alternatywny kod produktu: 2CDS271001R0021

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy 1P D 2A 10kA (symbol 2CDS271001R0021) to kompaktowe urządzenie z serii System pro M compact S200M, zaprojektowane do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Charakterystyka D zapewnia selektywność działania w instalacjach z silnikami, transformatorami i innymi odbiornikami o wysokich prądach rozruchowych. Znamionowa zdolność zwarciowa 10kA przy 230/400V AC gwarantuje niezawodną pracę w typowych instalacjach mieszkaniowych, komercyjnych i lekkich przemysłowych.

• Charakterystyka D: Zapewnia odporność na chwilowe prądy rozruchowe (typowo 10-20In), chroniąc urządzenia indukcyjne bez niepotrzebnego wyłączania.
• Znamionowy prąd 2A: Precyzyjna ochrona dla wrażliwych obwodów (np. czujników, sterowań, małych silników).
• 1-biegunowe wykonanie 1P: Oszczędza miejsce w rozdzielnicy, idealne do zabezpieczania pojedynczych faz w układach TN-S.
• Zdolność zwarciowa 10kA: Zapewnia skuteczną ochronę nawet w instalacjach z wysokimi prądami zwarciowymi.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarantuje niezawodność i bezpieczeństwo w zastosowaniach domowych, biurowych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE i jest certyfikowany do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 1P D 2A 10kA przeznaczony jest do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami, szczególnie w instalacjach wymagających selektywności działania.

• Ochrona obwodów zasilających małe silniki indukcyjne (np. wentylatory, pompy, kompresory).
• Zabezpieczenie obwodów sterowania i automatyki przemysłowej.
• Ochrona linii zasilających czujniki, regulatory i inne urządzenia o niskim poborze prądu.
• Stosowanie w rozdzielnicach mieszkaniowych i komercyjnych jako element układu selektywnego zabezpieczeń.
• Ochrona obwodów oświetleniowych o wysokim prądzie rozruchowym (np. lampy metalohalogenkowe).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i zaleceniami producenta. Wyłącznik należy zamontować na szynie DIN 35mm w rozdzielnicy, zachowując odpowiednie odstępy separacyjne. Przed montażem należy upewnić się, że obwód jest odłączony od napięcia. Zaciski zasilające należy podłączać do górnych zacisków, a obciążenie do dolnych. Dokręcenie śrub zaciskowych należy przeprowadzić z zalecanym momentem (zgodnie z dokumentacją techniczną). Po montażu należy przeprowadzić test działania poprzez symulację zwarcia i przeciążenia.

FAQ

• Do czego służy charakterystyka D w wyłączniku? Charakterystyka D charakteryzuje się wysoką odpornością na chwilowe prądy rozruchowe (10-20 razy większe od prądu znamionowego). Stosowana jest głównie w obwodach zasilających silniki, transformatory i inne odbiorniki indukcyjne.
• Czy wyłącznik nadaje się do ochrony obwodów oświetleniowych? Tak, szczególnie w przypadku lamp o wysokim prądzie rozruchowym (np. lampy sodowe, metalohalogenkowe). Charakterystyka D zapewnia selektywne działanie bez niepotrzebnego wyłączania.
• Jaka jest zalecana metoda montażu w rozdzielnicy? Wyłącznik należy montować na szynie DIN 35mm, zachowując odpowiednie odstępy separacyjne (zgodnie z normami instalacyjnymi). Zaciski zasilające znajdują się u góry, obciążenie podłącza się od dołu.
