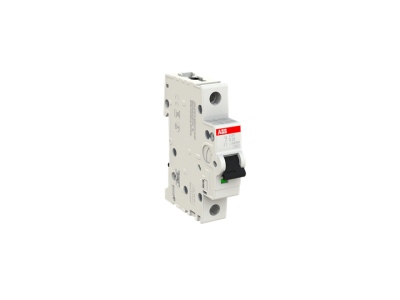

Wyłącznik nadprądowy 1P D 25A 6kA, S201-D25 | 2CDS251001R0251 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-D25 z renomowanej serii S200 to zaawansowany aparat modułowy, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w profesjonalnych instalacjach elektrycznych. Urządzenie pełni kluczową rolę w ochronie obwodów przed skutkami przeciążeń oraz zwarć, co bezpośrednio przekłada się na ciągłość pracy systemów elektroenergetycznych. Prąd znamionowy wynoszący 25A pozwala na stabilną obsługę odbiorników o znacznym poborze mocy. Wyłącznik charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego o dużej energii. Konstrukcja jednobiegunowa (1P) o szerokości jednego modułu pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, a dedykacja do pracy w sieciach prądu przemiennego (AC) czyni go uniwersalnym rozwiązaniem w nowoczesnym budownictwie i przemyśle.

Zgodność z Normami

Produkt został opracowany w oparciu o rygorystyczne standardy jakościowe ABB i spełnia wymagania międzynarodowej normy IEC/EN 60898-1. Zgodność z tą normą potwierdza, że wyłącznik S201-D25 jest dopuszczony do użytku w instalacjach domowych oraz podobnych, zapewniając powtarzalność parametrów wyzwalania i wysoką trwałość mechaniczną. Aparat posiada również niezbędne certyfikaty dopuszczające go do obrotu na rynkach profesjonalnych, co jest gwarancją bezpieczeństwa dla instalatorów i użytkowników końcowych.

Zastosowanie

Model S201-D25 wyróżnia się charakterystyką wyzwalania typu D. Jest ona przeznaczona do zabezpieczania obwodów, w których występują bardzo wysokie prądy rozruchowe, często wielokrotnie przekraczające prąd znamionowy w momencie startu urządzenia. Wyłącznik ten znajduje idealne zastosowanie przy ochronie silników elektrycznych, transformatorów, zasilaczy impulsowych o dużej pojemności oraz specjalistycznych systemów oświetleniowych. Dzięki charakterystyce D, aparat eliminuje ryzyko niepożądanych zadziałań podczas rozruchu maszyn, zachowując jednocześnie pełną gotowość do ochrony w przypadku realnego zagrożenia zwarciowego.

Wskazówki Montażowe

• Montaż aparatu należy przeprowadzić na standardowej szynie montażowej DIN (TH35) wewnątrz rozdzielnicy elektrycznej.
• Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, aby zapewnić optymalną obciążalność prądową połączenia.
• Kluczowe jest zachowanie odpowiedniego momentu dokręcania zacisków śrubowych, co zapobiega wzrostowi rezystancji zestyku i nadmiernemu nagrzewaniu się punktów połączeniowych.
• Zaciski windowe urządzenia umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów, co znacząco przyspiesza prace instalacyjne i ułatwia mostkowanie aparatów.
• Przed oddaniem instalacji do eksploatacji należy zweryfikować poprawność osadzenia wyłącznika na szynie oraz stabilność wszystkich połączeń elektrycznych.

FAQ

• Co oznacza charakterystyka D w tym modelu? Charakterystyka D oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 10 do 20 razy większym od prądu znamionowego (In). Jest to niezbędne w obwodach z urządzeniami o ciężkim rozruchu.
• Czy wyłącznik S201-D25 może pracować w instalacjach prądu stałego (DC)? Prezentowany model jest zoptymalizowany do pracy w obwodach prądu przemiennego (AC). Do aplikacji DC zaleca się stosowanie dedykowanych aparatów z serii S200 M UC.
• Jaka jest szerokość tego wyłącznika? Jest to aparat jednobiegunowy o standardowej szerokości 17,5 mm, co odpowiada jednemu modułowi w typowej rozdzielnicy elektrycznej.
