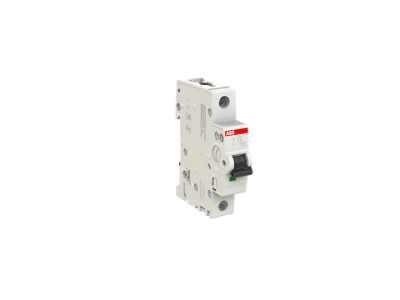

Wyłącznik nadprądowy 1P D 20A 6kA, S201-D20 | 2CDS251001R0201 ABB

Alternatywny kod produktu: 2CDS251001R0201

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy D 20A (symbol 2CDS251001R0201) z serii S201 to urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakteryzuje się zdolnością wyłączania 6kA i szybkim czasem reakcji na zwarcia, minimalizując ryzyko uszkodzeń przewodów i pożaru. Płytka naciskowa ułatwia precyzyjne i bezpieczne podłączanie przewodów o przekroju do 35 mm².

• 1-biegunowa konstrukcja D: Zapewnia odłączenie tylko fazy w obwodzie – niezbędne przy zabezpieczaniu pojedynczych linii w instalacjach.
• Prąd znamionowy 20A: Optymalny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych lub urządzeń o umiarkowanym poborze mocy.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia – chroni instalację nawet przy dużych prądach zwarciowych.
• Szeroki zakres przekrojów przewodów (do 35 mm²): Możliwość bezpośredniego podłączenia grubych przewodów bez konieczności stosowania dodatkowych adapterów.
• Seria S201 z płytką naciskową: Umożliwia pewne i szybkie okablowanie, redukując ryzyko luźnych połączeń i zwarć montażowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1 i EN 60898-1, co zapewnia zgodność z europejskimi standardami bezpieczeństwa. Posiada certyfikaty potwierdzające jego niezawodność w warunkach zwarć i przeciążeń.

Zastosowanie

Wyłącznik nadprądowy 1P D 20A znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w instalacjach domowych i przemysłowych.
• Zabezpieczanie pojedynczych urządzeń o poborze prądu do 20A (np. klimatyzatory, pompy, urządzenia gospodarstwa domowego).
• Stosowanie w rozdzielnicach budynków jako element układu selektywnej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN zgodnie z normami montażowymi. Przewód fazowy podłączyć do zacisku oznaczonego symbolem "L", a przewód neutralny (jeśli występuje) do odpowiedniego zacisku. Dokręcić śruby z zalecanym momentem obrotowym (szczegóły w dokumentacji technicznej). Przed załączeniem zasilania sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jaki jest typ charakterystyki wyłącznika? Charakterystyka typu D – przeznaczona do zabezpieczania obwodów z silnikami lub urządzeniami o dużych prądach rozruchowych, gdzie występują chwilowe przeciążenia.
• Czy wyłącznik może być stosowany w obwodach trójfazowych? Nie – jest to wyłącznik 1-biegunowy, przeznaczony do zabezpieczania pojedynczej fazy. Do obwodów trójfazowych wymagane są odpowiednie wielobiegunowe wersje.
• Jakie są zalecane warunki eksploatacji? Wyłącznik przeznaczony jest do pracy w suchych, wewnętrznych pomieszczeniach. Należy unikać środowisk agresywnych chemicznie, wysokiej wilgotności oraz temperatur poza zakresem -25°C do +55°C.
