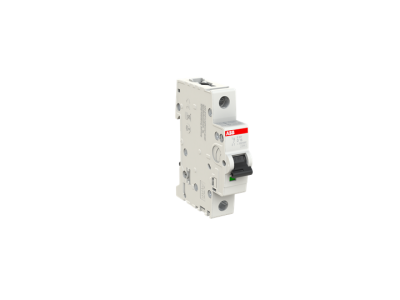

Wyłącznik nadprądowy 1P D 16A 6kA, S201-D16 | 2CDS251001R0161 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB z serii S200, model S201-D16, to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się jednobiegunową konstrukcją (1P) i jest dedykowane do pracy w obwodach prądu przemiennego (AC). Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu D sprawia, że aparat ten jest idealnym rozwiązaniem dla obwodów o wysokich prądach rozruchowych.

• Charakterystyka D: Zapewnia zwłoczne zadziałanie, co jest kluczowe przy zasilaniu urządzeń generujących silne impulsy prądowe w momencie startu.
• Zdolność zwarciowa 6kA: Znamionowa graniczna zdolność zwarciowa wynosząca 6000 A gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia gwałtownego wzrostu natężenia prądu.
• Wysoka jakość ABB: Seria S200 słynie z niezawodności mechanicznej oraz precyzji działania styków, co przekłada się na długą żywotność instalacji.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, co definiuje jego zastosowanie w instalacjach domowych i podobnych, a także normy IEC/EN 60947-2, co pozwala na jego wykorzystanie w bardziej wymagających środowiskach przemysłowych. Posiada certyfikację CE oraz liczne aprobaty techniczne, co jest gwarancją najwyższych standardów bezpieczeństwa.

Zastosowanie

Wyłącznik S201-D16 z charakterystyką D znajduje zastosowanie wszędzie tam, gdzie standardowe zabezpieczenia typu B lub C mogłyby powodować niepożądane wyzwalania. Jest on rekomendowany do ochrony:

• Silników elektrycznych o ciężkim rozruchu.
• Transformatorów sterowniczych i oświetleniowych.
• Zasilaczy impulsowych o dużej pojemności wejściowej.
• Urządzeń spawalniczych oraz innych odbiorników indukcyjnych i pojemnościowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków (zgodnie z dokumentacją techniczną ABB), aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o różnych przekrojach, co ułatwia krosowanie rozdzielnicy.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji, co zwiększa elastyczność projektowania układów sterowania.

FAQ

1. Czym różni się charakterystyka D od charakterystyki C?
Charakterystyka D posiada wyższy próg wyzwalania magnetycznego (zazwyczaj 10-20 razy prąd znamionowy), co zapobiega wyzwalaniu wyłącznika podczas prądów rozruchowych maszyn, podczas gdy charakterystyka C reaguje szybciej (5-10 razy In).

2. Czy wyłącznik S201-D16 można stosować w instalacjach domowych?
Tak, o ile projekt instalacji przewiduje odbiorniki wymagające charakterystyki D i zapewniona jest odpowiednia pętla zwarcia dla skutecznego samoczynnego wyłączenia zasilania.

3. Czy aparat współpracuje z szynami grzebieniowymi?
Tak, konstrukcja zacisków ABB S200 umożliwia jednoczesne podłączenie szyn łączeniowych oraz przewodów zasilających, co znacząco porządkuje strukturę rozdzielnicy.
