Wyłącznik nadprądowy 1P D 13A 6kA, S201-D13 | 2CDS251001R0131 ABB

Alternatywny kod produktu: 2CDS251001R0131

Opis i Kluczowe Cechy

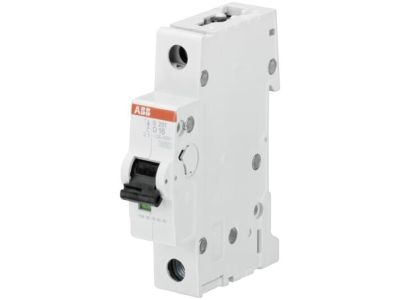

Wyłącznik nadprądowy S201-D13 (symbol 2CDS251001R0131) to jednobiegunowe urządzenie ochronne z charakterystyką D, prądem znamionowym 13 A i zdolnością wyłączania 6 kA. Należy do sprawdzonej serii S200, która przechodzi potrójnie intensywne testy jakości i wydajności przed dostawą. Opatentowany zacisk łączeniowy oraz przemyślana konstrukcja ułatwiają montaż i zapewniają pewny kontakt elektryczny.

• Prąd znamionowy 13 A i zdolność wyłączania 6 kA: Skuteczna ochrona kabli i przewodów przed skutkami przeciążenia oraz zwarć w obwodach o znacznym obciążeniu.
• Charakterystyka D: Odporność na wysokie prądy rozruchowe – idealna do zabezpieczania odbiorników indukcyjnych, takich jak silniki i transformatory.
• Opatentowany zacisk łączeniowy z płytką naciskową: Łatwy i bezpieczny montaż, pewny kontakt bez ryzyka poluzowania przewodów.
• Możliwość podłączenia przewodów do 35 mm²: Elastyczność w instalacjach o większych przekrojach – bezpośrednie przyłącze bez użycia dodatkowych końcówek.
• Szeroki wybór akcesoriów (seria S200): Możliwość rozszerzenia funkcjonalności o sygnalizację położenia, wyzwalacze różnicowe czy styki pomocnicze.

Zgodność z Normami

Wyłącznik nadprądowy S201-D13 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Liczne zatwierdzenia międzynarodowe potwierdzają jego jakość oraz niezawodność w instalacjach na całym świecie.

Zastosowanie

Charakterystyka D sprawia, że wyłącznik S201-D13 jest szczególnie polecany do obwodów, w których występują duże prądy rozruchowe. Sprawdzi się zarówno w instalacjach przemysłowych, jak i budynkowych.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów.
• Zabezpieczenie transformatorów oraz dławików o wysokim prądzie magnesowania.
• Instalacje w halach produkcyjnych, magazynach oraz węzłach cieplnych.
• Jako zabezpieczenie odbiorcze w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S201-D13 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój podłączanych przewodów dobrać zgodnie z obciążalnością prądową oraz wymaganiami projektu. Zaciski dokręcać momentem zgodnym z dokumentacją producenta.

FAQ

• Czy wyłącznik S201-D13 nadaje się do ochrony silników? Tak, charakterystyka D jest specjalnie zaprojektowana do obwodów z dużymi prądami rozruchowymi, co czyni go odpowiednim do zabezpieczania silników i innych odbiorników indukcyjnych.
• Jaki jest stopień ochrony tego wyłącznika? Urządzenie przeznaczone jest do montażu w rozdzielnicach, gdzie typowo zapewniany jest stopień ochrony IP20 (ochrona przed dotykiem). Dokładne dane dla konkretnej konfiguracji należy sprawdzić w dokumentacji rozdzielnicy.
• Czy można podłączyć przewód o przekroju 35 mm² bezpośrednio do zacisku? Tak, opatentowany zacisk przyłączeniowy umożliwia bezpośrednie podłączenie przewodów o przekroju do 35 mm², bez konieczności stosowania końcówek.
