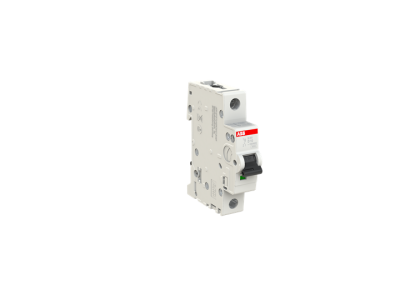

Wyłącznik nadprądowy 1P D 10A 6kA, S201-D10 | 2CDS251001R0101 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-D10 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10A oraz jednobiegunową konstrukcją (1P), co czyni go idealnym do ochrony obwodów jednofazowych. Kluczowym parametrem jest charakterystyka wyzwalania typu D, która została zaprojektowana z myślą o odbiornikach generujących wysokie prądy rozruchowe, takich jak silniki czy transformatory. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.

• Wysoka niezawodność: Produkt renomowanej marki ABB, zapewniający długotrwałą eksploatację w wymagających warunkach przemysłowych.
• Charakterystyka D: Próg wyzwalania magnetycznego ustawiony na poziomie od 10 do 20-krotności prądu znamionowego zapobiega niepożądanym zadziałaniom przy rozruchu urządzeń.
• Bezpieczeństwo: Wyraźny wskaźnik położenia styków zintegrowany z dźwignią ułatwia diagnostykę stanu pracy urządzenia.
• Kompaktowa budowa: Szerokość jednego modułu pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

Zgodność z Normami

Wyłącznik S201-D10 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Urządzenie spełnia wymagania normy IEC/EN 60898-1, dotyczącą wyłączników do zastosowań domowych i podobnych, a także normy IEC/EN 60947-2 dla zastosowań przemysłowych. Dzięki temu produkt może być stosowany w szerokim spektrum instalacji na całym świecie, zapewniając pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Model S201-D10 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Ze względu na charakterystykę D, jest on dedykowany do obwodów zasilających urządzenia o dużym prądzie rozruchowym. Idealnie sprawdza się w ochronie małych silników elektrycznych, wentylatorów, transformatorów sterowniczych oraz zasilaczy impulsowych. Może być również stosowany w zaawansowanych systemach automatyki budynkowej, gdzie wymagana jest precyzyjna selektywność zabezpieczeń i odporność na chwilowe przeciążenia wynikające ze specyfiki pracy odbiorników.

Wskazówki Montażowe

Montaż wyłącznika ABB S201-D10 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (35 mm) przy użyciu wytrzymałych zatrzasków. Zaciski windowe pozwalają na bezpieczne podłączenie przewodów o różnych przekrojach, zapewniając trwały styk elektryczny. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków. Wyłącznik może być zasilany zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas projektowania okablowania w rozdzielnicy.

FAQ

• Czy wyłącznik S201-D10 nadaje się do ochrony oświetlenia LED? Tak, ze względu na charakterystykę D, wyłącznik ten doskonale radzi sobie z prądami udarowymi występującymi podczas załączania dużej liczby zasilaczy LED.
• Jaka jest różnica między charakterystyką B, C a D? Charakterystyka D wyzwala znacznie później niż B czy C przy prądach zwarciowych, co pozwala na rozruch urządzeń o bardzo dużym poborze prądu na starcie bez wyłączania zasilania.
• Czy urządzenie posiada certyfikaty międzynarodowe? Tak, seria S200 posiada liczne dopuszczenia i certyfikaty, co umożliwia jej stosowanie w projektach eksportowych i instalacjach o podwyższonym standardzie bezpieczeństwa.
