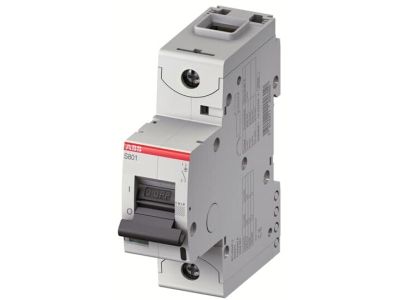

Wyłącznik nadprądowy 1P D 10A 25kA, S801C-D10 | 2CCS881001R0101 ABB

Alternatywny kod produktu: 2CCS881001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-D10 (symbol 2CCS881001R0101) to wysokowydajne urządzenie z charakterystyką D, przeznaczone do ochrony obwodów przed przeciążeniami i zwarciami. Posiada zacisk klatkowy, co gwarantuje pewne i stabilne połączenie z przewodem. Maksymalna zdolność wyłączania 25kA przy napięciu 240/415V zapewnia skuteczną ochronę nawet w wymagających warunkach instalacyjnych.

• Charakterystyka D: Zapewnia selektywność zabezpieczeń – wolne wyzwalanie termiczne chroni przed przeciążeniami, a elektromechaniczny mechanizm zwarciowy natychmiastowo odcina zasilanie w przypadku zwarcia.
• Zacisk klatkowy: Zapewnia trwałe i bezpieczne połączenie z przewodem, eliminując ryzyko luzowania się zacisku i przegrzewania.
• Zdolność wyłączania 25kA: Ochrona instalacji przed skutkami zwarć o wysokiej energii, minimalizująca ryzyko uszkodzeń sprzętu i pożaru.
• Zakres napięć 254/440V AC/DC: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych, w tym w układach prądu stałego.
• Normy IEC/EN 60898-1 i IEC/EN 60947-2: Zgodność z międzynarodowymi standardami bezpieczeństwa, potwierdzająca niezawodność i trwałość działania.

Zgodność z Normami

Wyłącznik S801C-D10 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada deklarację zgodności CE i liczne atesty międzynarodowe, co umożliwia jego stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S801C-D10 dedykowany jest do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Ochrona obwodów zasilających silniki indukcyjne o dużych prądach rozruchowych (charakterystyka D redukuje ryzyko błędnego wyzwolenia podczas rozruchu).
• Zabezpieczenie linii zasilających urządzenia o wysokim poborze mocy, np. pompy, wentylatory, maszyny przemysłowe.
• Stosowanie w rozdzielnicach głównego zasilania budynków oraz w szafach sterowniczych maszyn.
• Ochrona obwodów w układach prądu stałego, np. w instalacjach fotowoltaicznych lub bateryjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w szynie DIN, a przewody podłączyć do zacisków klatkowych – zaleca się stosowanie przewodów o odpowiednim przekroju zgodnie z dokumentacją. Po montażu należy przeprowadzić test działania, symulując przeciążenie i zwarcie. Regularne przeglądy stanu technicznego i czystości styków zapewniają długotrwałą niezawodność działania.

FAQ

• Czy wyłącznik S801C-D10 nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka D jest dedykowana do zabezpieczania obwodów z silnikami indukcyjnymi, które podczas rozruchu generują prądy o wartości 3-5 razy większej od prądu znamionowego. Charakterystyka D pozwala na chwilowe przeciążenia bez niepotrzebnego wyłączania.
• Jaka jest maksymalna zdolność wyłączania? Maksymalna zdolność wyłączania wynosi 25kA przy napięciu 240/415V, co oznacza, że wyłącznik skutecznie odcina zasilanie nawet przy zwarciach o bardzo wysokiej energii.
• Czy wyłącznik można stosować w instalacjach DC? Tak, zakres napięć 254/440V AC/DC obejmuje także zastosowania w układach prądu stałego, co czyni go uniwersalnym rozwiązaniem dla różnych typów instalacji.
