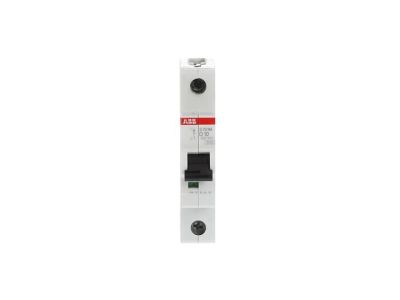

Wyłącznik nadprądowy 1P D 10A 10kA, S201M-D10 | 2CDS271001R0101 ABB

Alternatywny kod produktu: 2CDS271001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) D 10A z serii S200M (symbol 2CDS271001R0101) to kompaktowe urządzenie ochronne wyposażone w mechanizm wyzwalania termicznego i elektromechanicznego. Charakterystyka D zapewnia skuteczną ochronę obwodów przed zwarciami i przeciążeniami, co czyni go idealnym rozwiązaniem dla instalacji o umiarkowanych prądach rozruchowych. Zapewnia zdolność wyłączania 10kA przy napięciu 230/400V AC.

• Charakterystyka D: Optymalna ochrona obwodów z odbiornikami o wysokim prądzie rozruchowym (np. silniki, transformatory) – szybkie odłączenie przy zwarciach, opóźnienie przy przeciążeniach.
• Zdolność wyłączania 10kA: Gwarantuje skuteczną eliminację zwarć nawet w sieciach o wysokiej mocy zwarciowej – zwiększa niezawodność i bezpieczeństwo instalacji.
• 1-biegunowa konstrukcja (1P): Proste i efektywne zabezpieczenie pojedynczego przewodu fazowego w obwodach jednofazowych.
• Mechanizm termiczny i elektromechaniczny: Dwustopniowa ochrona: opóźnione działanie termiczne chroni przed przeciążeniami, a natychmiastowe wyzwolenie elektromechaniczne zabezpiecza przed zwarciami.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie wysokiej jakości i bezpieczeństwa stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (aparatury łączeniowej niskonapięciowej). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach zgodnych z europejskimi standardami.

Zastosowanie

Wyłącznik nadprądowy 1P D 10A nadaje się do zabezpieczania obwodów jednofazowych w instalacjach, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających odbiorniki o umiarkowanym prądzie rozruchowym (np. oświetlenie LED, małe silniki jednofazowe).
• Stosowanie w rozdzielnicach budynków użyteczności publicznej i obiektów przemysłowych.
• Ochrona obwodów zasilających urządzenia o charakterystyce D, np. agregaty prądotwórcze lub układy z transformatorami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu. Urządzenie montować na szynie DIN w rozdzielnicy, zasilając od strony górnej (zgodnie z kierunkiem przepływu prądu). Przewody podłączać zgodnie z oznaczeniami L (faza) i N (neutralny), z zachowaniem odpowiedniego momentu dokręcenia (szczegóły w dokumentacji producenta). Po montażu należy przeprowadzić test działania – kilkukrotne załączenie i wyłączenie w celu weryfikacji prawidłowości funkcjonowania mechanizmu.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B zapewnia szybkie wyzwolenie przy zwarciach 3-5-krotnego prądu znamionowego, C przy 5-10-krotnym, a D przy 10-20-krotnym. Charakterystyka D przeznaczona jest dla obwodów z odbiornikami o wysokim prądzie rozruchowym.
• Czy wyłącznik można stosować w obwodach trójfazowych? Wyłącznik 1-biegunowy (1P) przeznaczony jest wyłącznie do ochrony jednego przewodu fazowego. W obwodach trójfazowych należy stosować wyłączniki wielobiegunowe (2P, 3P lub 4P).
• Czy wyłącznik wymaga dodatkowego wyposażenia, np. stycznika? Wyłącznik samodzielnie pełni funkcję ochronną. Stycznik może być stosowany w celu zdalnego sterowania obwodem, ale nie jest wymagany do prawidłowego działania zabezpieczenia.
