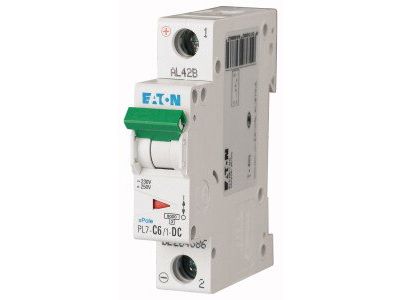

Wyłącznik nadprądowy 1P C 6A 10kA DC, PL7-C6/1-DC | 264886 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii PL7-DC, model PL7-C6/1-DC o numerze katalogowym 264886, to wysokiej klasy aparat modułowy zaprojektowany specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6A oraz wysoką znamionową zwarciową zdolnością łączeniową na poziomie 10 kA, co gwarantuje najwyższy stopień bezpieczeństwa nawet w wymagających warunkach przemysłowych. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że jest on przeznaczony do ochrony odbiorników o prądach rozruchowych o średniej wartości, zapewniając optymalny balans między czułością a niezawodnością zasilania.

• Zaciski windowe: Zastosowanie nowoczesnych zacisków windowych pozwala na pewne i trwałe przymocowanie przewodów łączeniowych, minimalizując ryzyko poluzowania styku i przegrzania instalacji.
• Wysoka zdolność zwarciowa: Wytrzymałość 10 kA pozwala na bezpieczne przerwanie prądu zwarciowego, chroniąc kosztowną infrastrukturę przed zniszczeniem.
• Specjalizacja DC: Konstrukcja zoptymalizowana pod kątem gaszenia łuku elektrycznego w obwodach prądu stałego.
• Modułowość: Kompatybilność z bogatym osprzętem dodatkowym, takim jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wyłączniki serii PL7-DC spełniają wymagania norm dotyczących aparatury modułowej do zastosowań domowych i przemysłowych, co potwierdza ich niezawodność w długofalowej eksploatacji. Urządzenia te przechodzą rygorystyczne testy jakościowe producenta EATON, co zapewnia pełną powtarzalność parametrów technicznych każdego egzemplarza opuszczającego linię produkcyjną.

Zastosowanie

Wyłącznik PL7-C6/1-DC znajduje szerokie zastosowanie w sektorach, gdzie kluczowe jest zabezpieczenie obwodów prądu stałego. Jest idealnym rozwiązaniem dla:

• Systemów fotowoltaicznych: Zabezpieczanie obwodów sterowniczych i pomocniczych w instalacjach PV.
• Automatyki przemysłowej: Ochrona sterowników PLC, czujników oraz układów wykonawczych zasilanych napięciem DC.
• Telekomunikacji: Zabezpieczanie systemów zasilania gwarantowanego i szaf serwerowych.
• Budownictwa użyteczności publicznej: Ochrona systemów oświetlenia awaryjnego i systemów alarmowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej TS35mm (szyna DIN), co znacząco skraca czas prac instalacyjnych. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintu.
• Polaryzacja: W przypadku obwodów DC kluczowe jest zachowanie poprawnej polaryzacji zgodnie ze schematem umieszczonym na obudowie aparatu.
• Szyny zbiorcze: Możliwość łączenia z innymi aparatami za pomocą szyn grzebieniowych pozwala na estetyczne i przejrzyste uporządkowanie rozdzielnicy.

FAQ

1. Czy ten wyłącznik może być stosowany w obwodach prądu przemiennego (AC)?
Model PL7-DC jest dedykowany do obwodów prądu stałego. Do obwodów AC zaleca się stosowanie standardowych wyłączników serii PL7 bez oznaczenia DC, aby zapewnić poprawną pracę wyzwalaczy.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10 razy większym od prądu znamionowego (In). Jest to rozwiązanie uniwersalne, stosowane tam, gdzie występują umiarkowane prądy rozruchowe.

3. Czy do wyłącznika można dołożyć styk pomocniczy?
Tak, seria PL7-DC jest w pełni kompatybilna z akcesoriami EATON, co pozwala na rozbudowę o styki sygnalizacyjne stanu pracy lub błędu.
