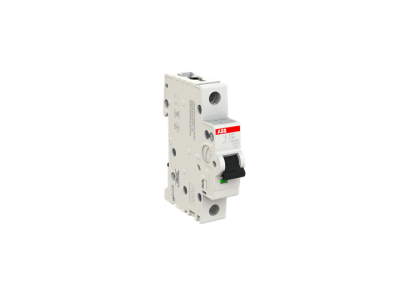

Wyłącznik nadprądowy 1P C 63A 6kA, S201-C63 | 2CDS251001R0634 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-C63 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na obsługę obwodów o znacznym obciążeniu prądowym. Jednobiegunowa konstrukcja (1P) w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie reaguje na prądy rozruchowe urządzeń o średniej bezwładności, chroniąc jednocześnie przed skutkami przeciążeń i zwarć.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6kA (zgodnie z normą IEC/EN 60898-1), co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o dużej energii.
• Charakterystyka C: Przeznaczona do ochrony odbiorników o zwiększonym prądzie rozruchowym, zapewniając optymalny balans między czułością a stabilnością pracy.
• Trwałość mechaniczna i elektryczna: Wysokiej jakości materiały użyte przez firmę ABB zapewniają długą żywotność urządzenia nawet w wymagających warunkach eksploatacyjnych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo personelu obsługującego rozdzielnicę.

Zgodność z Normami

Wyłącznik S201-C63 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Urządzenie spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, a także normy IEC/EN 60947-2, co pozwala na jego szerokie zastosowanie w sektorze przemysłowym. Posiada liczne certyfikaty jakościowe, które są gwarancją stabilnych parametrów technicznych i bezpieczeństwa pożarowego.

Zastosowanie

Dzięki prądowi znamionowemu 63A oraz charakterystyce C, model S201-C63 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest to idealny wybór do zabezpieczania obwodów zasilających silniki o mniejszej mocy, systemy oświetleniowe o dużym poborze prądu startowego oraz jako główne zabezpieczenie w mniejszych rozdzielnicach piętrowych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka odporność na przypadkowe wyzwolenia przy jednoczesnej pełnej ochronie termomagnetycznej przewodów i odbiorników.

Wskazówki Montażowe

Montaż wyłącznika ABB S201-C63 powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie montażowej TS35 (DIN), co znacząco skraca czas prefabrykacji rozdzielnicy.
• Moment dokręcania: Aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się zacisków, należy stosować odpowiedni moment dokręcania śrub zaciskowych, zgodnie z dokumentacją techniczną producenta.
• Przekroje przewodów: Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o dużych przekrojach, co jest kluczowe przy prądzie znamionowym 63A dla zachowania odpowiedniej gęstości prądu.
• Pozycja pracy: Wyłącznik może być montowany w dowolnej pozycji, co zwiększa elastyczność projektowania układów sterowniczych.

FAQ

1. Czy wyłącznik S201-C63 nadaje się do prądu stałego (DC)?
Model ten jest dedykowany do pracy w obwodach prądu przemiennego (AC). W przypadku instalacji DC należy zweryfikować dopuszczalne napięcia pracy podane przez producenta lub zastosować dedykowane aparaty serii S200 M UC.

2. Jaka jest różnica między charakterystyką B a C w tym modelu?
Charakterystyka C, zastosowana w tym modelu, wyzwala wyłącznik przy prądzie magnetycznym o wartości od 5 do 10-krotności prądu znamionowego, podczas gdy charakterystyka B reaguje już przy 3-5 krotności. C jest zatem bardziej odporna na krótkotrwałe piki prądowe przy rozruchu urządzeń.

3. Czy do wyłącznika można dołączyć styki pomocnicze?
Tak, seria S200 od ABB jest w pełni kompatybilna z szeroką gamą akcesoriów, takich jak styki pomocnicze, wyzwalacze wzrostowe czy styki sygnalizacji błędu, montowane z boku urządzenia.
