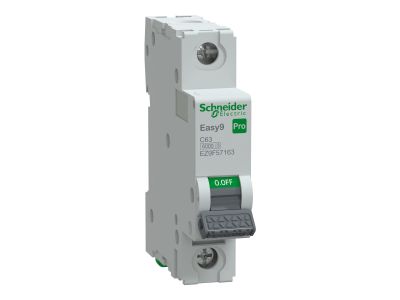

Wyłącznik nadprądowy 1P C 63A 6kA, Easy9 Pro EZ9F-C63-1 | EZ9F57163 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Easy9 Pro EZ9F-C63-1 o prądzie znamionowym 63A i zdolności zwarciowej 6kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Charakterystyka wyzwalania typu C zapewnia szybką reakcję przy zwarciach o prądzie od 5 do 10-krotności prądu znamionowego, co chroni przewody i odbiorniki przed uszkodzeniem termicznym.

• Prąd znamionowy 63A: Zapewnia ochronę obwodów o średnim i dużym obciążeniu, takich jak gniazda w warsztacie, linie zasilające maszyny przemysłowe lub obwody oświetleniowe o dużej mocy.
• Charakterystyka C: Szybkie wyzwalanie przy zwarciach (5-10×In), co minimalizuje ryzyko uszkodzeń urządzeń i instalacji w przypadku zwarć.
• 1-biegunowa konstrukcja: Prosta instalacja w rozdzielnicach z szyną TH35 (DIN), oszczędza miejsce w szafie sterowniczej.
• Zdolność zwarciowa 6kA: Zapewnia niezawodną pracę w instalacjach o średnim poziomie obciążenia zwarciowego, typowych dla budynków mieszkalnych i komercyjnych.
• Wyłącznik modułowy Easy9 Pro: Kompatybilny z osprzętem modułowym, trwała konstrukcja z tworzywa termoutwardzalnego, odpornego na działanie łuku elektrycznego.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (charakterystyki działania wyłączników nadprądowych do instalacji domowych i podobnych) oraz posiada deklarację zgodności CE. Zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 1-biegunowy 63A charakterystyki C stosowany jest w instalacjach elektrycznych, gdzie wymagane jest zabezpieczenie przed przeciążeniami i zwarciami w obwodach o średnim i dużym obciążeniu.

• Ochrona linii zasilających gniazda w warsztatach, magazynach lub halach produkcyjnych.
• Zabezpieczenie obwodów zasilających maszyny przemysłowe o prądzie znamionowym do 63A.
• Ochrona instalacji oświetleniowych o dużej mocy, np. w centrach handlowych, biurowcach lub obiektach przemysłowych.
• Stosowany w rozdzielnicach budynków mieszkalnych i obiektów użyteczności publicznej jako zabezpieczenie głównych obwodów odbiorczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik mocować na szynie TH35 (DIN) w rozdzielnicy. Zaciski przyłączeniowe oznaczone są symbolami L (zasilanie) i 1 (wyjście do chronionego obwodu). Dokręcić śruby z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania – wyłącznik powinien zadziałać przy symulacji zwarcia lub przeciążenia. Zaleca się stosowanie odpowiednich osłon i oznaczeń na szynie DIN dla zachowania porządku w rozdzielnicy.

FAQ

• Jakie jest maksymalne napięcie robocze wyłącznika? Maksymalne napięcie robocze nie zostało określone w dostępnych danych. Sprawdź etykietę produktu lub kartę katalogową dla dokładnej specyfikacji.
• Czy wyłącznik można stosować w obwodach trójfazowych? Wyłącznik jest 1-biegunowy, przeznaczony do instalacji jednofazowych. Do zabezpieczenia obwodów trójfazowych należy stosować wyłączniki 3-biegunowe lub 4-biegunowe.
• Jak działa charakterystyka C? Charakterystyka C oznacza, że wyłącznik zadziała przy prądzie zwarciowym od 5 do 10 razy większym od prądu znamionowego (63A). Jest to typowe dla zabezpieczeń obwodów z odbiornikami o średnim rozruchu (np. silniki, transformatory).
