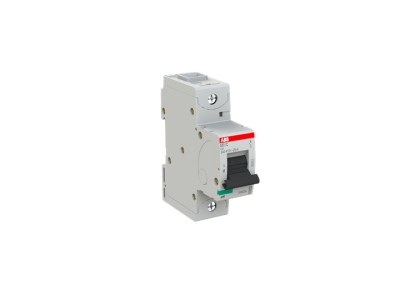

Wyłącznik nadprądowy 1P C 63A 25kA, S801C-C63 | 2CCS881001R0634 ABB

Alternatywny kod produktu: 2CCS881001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-C63 (symbol 2CCS881001R0634) o prądzie znamionowym 63A i charakterystyce C przeznaczony jest do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Posiada zacisk klatkowy, co zapewnia pewne i trwałe połączenie przewodów. Maksymalna zdolność wyłączania 25kA przy 240/415V gwarantuje skuteczną ochronę nawet w wymagających warunkach pracy.

• Prąd znamionowy 63A: Idealny do zabezpieczania obwodów o średnim i wysokim obciążeniu, takich jak instalacje przemysłowe, komercyjne lub mieszkaniowe zasilane prądem trójfazowym.
• Charakterystyka C: Szybkie reagowanie na zwarcia (5–10 x In), chroni urządzenia przed uszkodzeniem podczas zwarć, zachowując jednocześnie tolerancję na krótkotrwałe przeciążenia.
• Zdolność wyłączania 25kA: Zapewnia skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym, minimalizując ryzyko uszkodzeń instalacji.
• Zacisk klatkowy: Gwarantuje pewne i trwałe połączenie przewodów, eliminując ryzyko poluzowania się styku podczas eksploatacji.
• Zgodność z IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa, zapewniając niezawodną ochronę instalacji i urządzeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń termicznych w instalacjach) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i posiada odpowiednie certyfikaty.

Zastosowanie

Wyłącznik nadprądowy S801C-C63 znajduje zastosowanie w różnych typach instalacji elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów trójfazowych w instalacjach przemysłowych i komercyjnych.
• Zabezpieczanie rozdzielnic mieszkaniowych i budynków użyteczności publicznej.
• Ochrona urządzeń o wysokim poborze mocy, takich jak silniki, piece czy systemy klimatyzacji.
• Zastosowanie w instalacjach stałych i ruchomych wymagających szybkiej reakcji na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zainstalować w rozdzielnicy na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody należy podłączyć do zacisków klatkowych, dokręcając je momentem zgodnym z dokumentacją techniczną. Po montażu należy przeprowadzić test działania wyłącznika, sprawdzając jego reakcję na przeciążenie i zwarcie.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Maksymalna zdolność wyłączania wynosi 25kA przy napięciu 240/415V, co gwarantuje skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym.
• Czy wyłącznik nadaje się do napięć stałych? Tak, wyłącznik może być stosowany zarówno w obwodach prądu przemiennego (do 254/440V), jak i stałego.
• Jakie normy spełnia wyłącznik S801C-C63? Wyłącznik spełnia normy IEC/EN 60898-1 i IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa.
