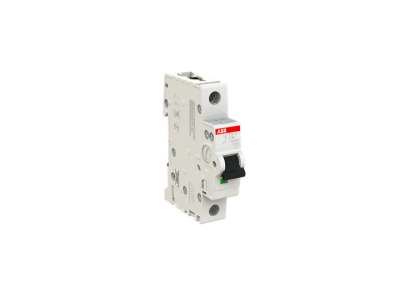

Wyłącznik nadprądowy 1P C 63A 10kA, S201M-C63 | 2CDS271001R0634 ABB

Alternatywny kod produktu: 2CDS271001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-C63 (symbol 2CDS271001R0634) o prądzie znamionowym 63A i zdolności wyłączania 10kA to kluczowy element zabezpieczający obwody przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia skuteczną ochronę zarówno instalacji domowych, jak i przemysłowych. Montaż na szynie DIN (35mm) i kompaktowa konstrukcja ułatwiają szybki montaż w rozdzielnicach.

• Prąd znamionowy 63A: Zapewnia skuteczną ochronę obwodów o średnim i wysokim obciążeniu prądowym.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, idealna do zabezpieczenia odbiorników o łagodniejszych prądach rozruchowych.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – chroni instalację nawet w przypadku bardzo dużych prądów zwarciowych.
• 1-biegunowa konstrukcja: Montaż na szynie DIN 35mm – prostota i oszczędność miejsca w rozdzielnicach.
• Dwa mechanizmy wyzwalające: Termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) zapewniają kompleksową ochronę obwodu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik S201M-C63 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych wymagających niezawodnej ochrony przeciwzwarciowej i przeciwprzeciążeniowej.

• Zabezpieczanie obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających urządzenia przemysłowe o średnim obciążeniu.
• Stosowanie w rozdzielnicach głównych i oddziałowych w instalacjach o napięciu 230/400V AC.
• Współpraca z odbiornikami o charakterystyce C (silniki, transformatory, oświetlenie o dużym prądzie rozruchowym).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi modułami (zgodnie z normami). Połączenia wykonywać przewodami o odpowiednim przekroju, zgodnie z obciążalnością prądową obwodu. Dokręcić śruby z zalecanym momentem, aby zapewnić pewny kontakt elektryczny. Po montażu przeprowadzić testy funkcjonalne – sprawdzić działanie mechanizmu wyzwalającego.

FAQ

• Do jakich typów obwodów najlepiej pasuje charakterystyka C? Charakterystyka C jest optymalna do zabezpieczania obwodów, w których występują krótkotrwałe, ale znaczne prądy rozruchowe (np. silniki indukcyjne, transformatory, niektóre typy oświetlenia).
• Czy wyłącznik posiada wskaźnik stanu pracy? Tak – wyłącznik wyposażony jest w mechaniczny wskaźnik położenia styków, pozwalający na łatwą wizualną identyfikację stanu (załączony/wyłączony).
• Jak dobrać moment dokręcania śrub? Dokładny moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do zaleceń producenta danego przewodu oraz normy PN-EN 60947-1. Typowe wartości dla miedzianych przewodów 6-16mm² mieszczą się w zakresie 2-3 Nm.
