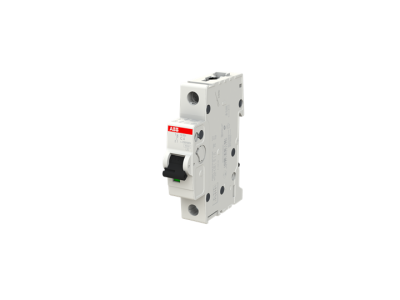

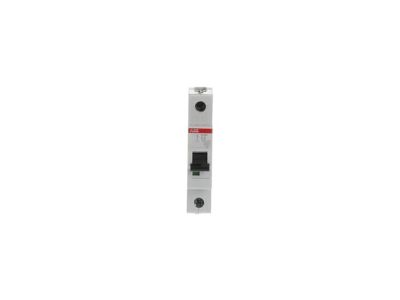

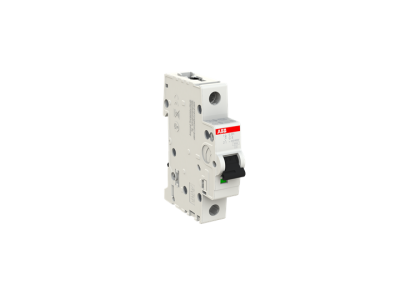

Wyłącznik nadprądowy 1P C 4A 6kA, S201-C4 | 2CDS251001R0044 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-C4 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie zostało zaprojektowane z myślą o ochronie obwodów przed skutkami przeciążeń oraz zwarć, co bezpośrednio przekłada się na ciągłość zasilania i bezpieczeństwo mienia. Model ten charakteryzuje się prądem znamionowym wynoszącym 4A, co czyni go idealnym do zabezpieczania odbiorników o niskim poborze mocy, takich jak obwody sterownicze czy oświetleniowe.

• Charakterystyka wyzwalania C: Pozwala na bezpieczną pracę z urządzeniami o umiarkowanych prądach rozruchowych, reagując z odpowiednią zwłoką na chwilowe skoki natężenia.
• Zdolność zwarciowa 6kA: Znamionowa graniczna zwarciowa zdolność łączenia na poziomie 6000A gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed uszkodzeniem.
• Konstrukcja 1-biegunowa (1P): Kompaktowa budowa o szerokości jednego modułu pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Wyłącznik ABB S201-C4 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego wysoką jakość wykonania. Produkt jest zgodny z normą IEC/EN 60898-1, dedykowaną dla wyłączników do użytku domowego i podobnych instalacji, a także z normą IEC/EN 60947-2 dla zastosowań przemysłowych. Posiada liczne certyfikaty i dopuszczenia, co umożliwia jego stosowanie w projektach o najwyższych standardach technicznych na całym świecie.

Zastosowanie

Dzięki charakterystyce C oraz prądowi znamionowemu 4A, wyłącznik ten znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest szczególnie polecany do:

• Zabezpieczania obwodów sterowania i automatyki budynkowej.
• Ochrony silników o małej mocy i transformatorów, gdzie występują prądy rozruchowe.
• Zasilania czułych urządzeń elektronicznych wymagających precyzyjnego zabezpieczenia nadmiarowo-prądowego.
• Instalacji oświetleniowych LED, gdzie wymagana jest odporność na prądy udarowe przy załączaniu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik S201-C4 jest przystosowany do szybkiego montażu na standardowej szynie DIN (35 mm) przy użyciu wytrzymałych zatrzasków. Zaciski windowe pozwalają na bezpieczne podłączenie przewodów o różnych przekrojach, zapewniając trwały styk elektryczny. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków. Urządzenie może być zasilane zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas projektowania okablowania w rozdzielnicy.

FAQ

• Czy wyłącznik S201-C4 nadaje się do instalacji domowych? Tak, jest to wyłącznik uniwersalny, który doskonale sprawdza się zarówno w budownictwie mieszkaniowym, jak i w przemyśle.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, wyzwala przy wyższych prądach rozruchowych (5-10 x In) niż charakterystyka B (3-5 x In), co zapobiega zbędnym zadziałaniom przy uruchamianiu urządzeń indukcyjnych.
• Czy mogę podłączyć do niego szynę grzebieniową? Tak, seria S200 od ABB jest w pełni kompatybilna z systemami szyn łączeniowych, co znacznie przyspiesza montaż w rozdzielnicach wielomodułowych.
