Wyłącznik nadprądowy 1P C 4A 6kA AC, SENTRON | 5SL6104-7 Siemens

Opis i Kluczowe Cechy

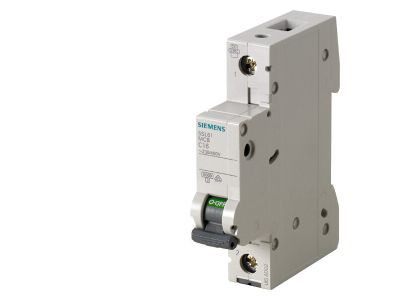

Wyłącznik nadprądowy Siemens z serii SENTRON, o numerze katalogowym 5SL6104-7, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Jest to model jednobiegunowy (1P) o prądzie znamionowym 4A, co czyni go idealnym rozwiązaniem do ochrony obwodów o niskim poborze mocy, wymagających precyzyjnego zabezpieczenia przed skutkami przeciążeń i zwarć. Wyłącznik charakteryzuje się krzywą wyzwalania typu C, która jest zoptymalizowana pod kątem urządzeń o zwiększonym prądzie rozruchowym, zapewniając stabilność pracy bez nieuzasadnionych zadziałań.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych, chroniąc infrastrukturę kablową przed zniszczeniem.
• Wszechstronność napięciowa: Urządzenie jest przystosowane do pracy w sieciach prądu przemiennego (AC) o napięciu do 250/440 V, a także dopuszcza stosowanie w sieciach prądu stałego (DC) do 60 V na biegun.
• Modułowość i rozbudowa: System SENTRON umożliwia łatwe doposażenie wyłącznika w komponenty dodatkowe, takie jak styki pomocnicze, wyzwalacze wzrostowe, wyzwalacze podnapięciowe czy napędy zdalne, co znacząco zwiększa funkcjonalność rozdzielnicy.
• Trwałość i niezawodność: Produkty marki Siemens słyną z wysokiej jakości wykonania, co przekłada się na długą żywotność mechaniczną i elektryczną nawet w wymagających warunkach eksploatacyjnych.

Zgodność z Normami

Wyłącznik 5SL6104-7 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa. Jest w pełni zgodny z normami IEC, co pozwala na jego stosowanie w projektach o zasięgu globalnym. Dodatkowo, urządzenie posiada aprobaty według standardu UL 1077, co klasyfikuje je jako "supplementary protectors". Dzięki temu wyłącznik może być stosowany w sieciach AC do 277 V dla wykonań 1-biegunowych na rynku północnoamerykańskim, co potwierdza jego uniwersalność i wysoką klasę izolacji.

Zastosowanie

Dzięki charakterystyce C oraz prądowi znamionowemu 4A, wyłącznik ten znajduje szerokie zastosowanie w:

• Automatyce budynkowej: Ochrona obwodów sterowania, zasilaczy systemów inteligentnego domu oraz oświetlenia LED o specyficznych charakterystykach rozruchowych.
• Przemyśle: Zabezpieczanie obwodów pomocniczych w szafach sterowniczych, ochrona małych silników oraz urządzeń peryferyjnych.
• Infrastrukturze IT: Zabezpieczanie szaf rackowych i urządzeń sieciowych, gdzie wymagana jest selektywność i pewność zasilania.
• Systemach DC: Dzięki możliwości pracy do 60V DC, świetnie sprawdza się w prostych układach zasilania awaryjnego i buforowego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Szyna DIN: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia pewne trzymanie i łatwą wymianę.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekroje przewodów: Zaciski pozwalają na podłączenie przewodów o różnych przekrojach, jednak zawsze należy dobierać je zgodnie z obciążalnością prądową i projektem instalacji.
• Pozycja pracy: Wyłącznik może pracować w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

1. Czy wyłącznik 5SL6104-7 może być stosowany jako wyłącznik główny?
Tak, zgodnie z dokumentacją techniczną, wyłączniki te mogą pełnić funkcję wyłączników głównych do odłączania i rozłączania urządzeń spod napięcia w ramach ich parametrów znamionowych.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyłącznik zadziała bezzwłocznie przy prądzie płynącym w zakresie od 5 do 10-krotności prądu znamionowego. Jest to idealne dla obwodów z urządzeniami generującymi umiarkowane piki prądowe przy starcie.

3. Czy do tego wyłącznika mogę podłączyć styk pomocniczy?
Tak, seria SENTRON 5SL umożliwia montaż akcesoriów takich jak styki pomocnicze (AS) czy styki sygnałowe błędu (FC), co pozwala na zdalne monitorowanie stanu wyłącznika w systemach BMS lub SCADA.
