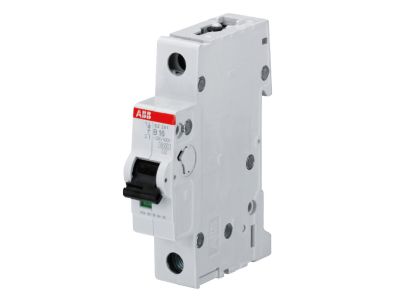

Wyłącznik nadprądowy 1P C 40A 6kA, SZ201-C40 | 2CDS251025R0404 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB SZ201-C40 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie o prądzie znamionowym 40A stanowi kluczowy element ochrony przed skutkami przeciążeń oraz zwarć. Dzięki zastosowaniu charakterystyki wyzwalania typu C, wyłącznik ten doskonale radzi sobie w obwodach, gdzie występują urządzenia o zwiększonym prądzie rozruchowym, zapewniając stabilność zasilania bez nieuzasadnionych zadziałań. Znamionowa zwarciowa zdolność łączeniowa wynosząca 6kA (zgodnie z normą IEC/EN 60898-1) gwarantuje, że aparat bezpiecznie przerwie przepływ prądu nawet w ekstremalnych warunkach awaryjnych, chroniąc infrastrukturę kablową oraz podłączone odbiorniki.

• Prąd znamionowy 40A: Pozwala na zabezpieczanie obwodów o dużym obciążeniu w budownictwie mieszkaniowym i komercyjnym.
• Charakterystyka C: Optymalna dla odbiorników indukcyjnych i mieszanych.
• Zdolność zwarciowa 6kA: Wysoki standard bezpieczeństwa w instalacjach niskiego napięcia.
• Konstrukcja 1P: Jednobiegunowa budowa oszczędzająca miejsce w rozdzielnicy.
• Niezawodność ABB: Gwarancja długowieczności i precyzji działania mechanizmów wyzwalających.

Zgodność z Normami

Produkt ABB SZ201-C40 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC/EN 60898-1, co czyni go dopuszczonym do użytku w instalacjach domowych oraz podobnych instalacjach elektroenergetycznych. Urządzenie posiada certyfikację potwierdzającą jego parametry techniczne, co jest kluczowe dla inżynierów i inspektorów nadzoru przy odbiorach technicznych obiektów. Zastosowane materiały izolacyjne są odporne na wysokie temperatury i nie podtrzymują palenia, co podnosi ogólny poziom bezpieczeństwa pożarowego obiektu.

Zastosowanie

Wyłącznik nadmiarowo-prądowy SZ201-C40 znajduje szerokie zastosowanie w sektorze B2B oraz profesjonalnych instalacjach budynkowych. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych w warsztatach, zasilania mniejszych silników elektrycznych, systemów klimatyzacji oraz oświetlenia o dużej mocy. Dzięki charakterystyce C, aparat ten jest rekomendowany wszędzie tam, gdzie standardowe wyłączniki o charakterystyce B mogłyby powodować uciążliwe wyłączenia podczas startu urządzeń. Może być stosowany w rozdzielnicach głównych i podrozdzielnicach w obiektach biurowych, handlowych oraz przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika ABB SZ201-C40 powinien być przeprowadzony przez wykwalifikowanego elektryka. Aparat jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i intuicyjną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o różnych przekrojach. Przed uruchomieniem należy upewnić się, że prąd znamionowy 40A jest odpowiednio dobrany do przekroju zastosowanych przewodów w chronionym obwodzie, aby uniknąć ich degradacji termicznej.

FAQ

• Czy wyłącznik SZ201-C40 nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana dla urządzeń o wyższych prądach rozruchowych, takich jak małe silniki czy pompy.
• Jaka jest różnica między serią SZ a standardową serią S200? Seria SZ jest dedykowanym rozwiązaniem ABB, które zachowuje wysoką jakość wykonania przy optymalizacji parametrów dla standardowych zastosowań komercyjnych i mieszkaniowych.
• Czy mogę stosować ten wyłącznik w obwodach prądu stałego (DC)? Wyłącznik SZ201-C40 jest zaprojektowany do pracy w obwodach prądu przemiennego (AC). Do obwodów DC należy stosować aparaty o odpowiedniej specyfikacji napięciowej dla prądu stałego.
