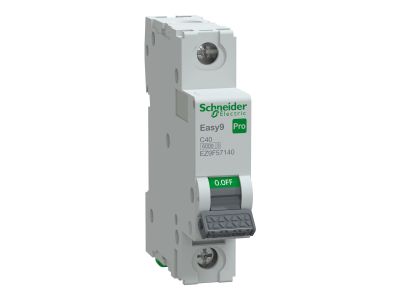

Wyłącznik nadprądowy 1P C 40A 6kA, Easy9 Pro EZ9F-C40-1 | EZ9F57140 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Easy9 Pro w wersji C o prądzie znamionowym 40A i zdolności zwarciowej 6kA stanowi kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Charakterystyka C zapewnia skuteczną ochronę zarówno kabli, jak i odbiorników wrażliwych na krótkotrwałe przeciążenia. Przeznaczony do montażu na szynie DIN w rozdzielnicach i szafach sterowniczych.

• 1-biegunowa konstrukcja: Zapewnia selektywne zabezpieczenie pojedynczego obwodu – idealne do ochrony linii oświetleniowych, gniazd lub dedykowanych odbiorników.
• Charakterystyka C: Odpowiednia do ochrony obwodów z odbiornikami o umiarkowanych prądach rozruchowych (np. świetlówki, silniki małej mocy, gniazda wtykowe).
• Prąd znamionowy 40A: Zapewnia ochronę obwodów o obciążeniu do 40A, zapobiegając przegrzaniu kabli i urządzeń.
• Zdolność zwarciowa 6kA: Wykazuje wysoką odporność na zwarcia – wyłącza obwód zanim dojdzie do uszkodzenia instalacji lub urządzeń.
• Montaż na szynie DIN: Szybki i trwały montaż, zgodny z normami instalacyjnymi, ułatwiający organizację rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada oznaczenie CE, co potwierdza jego zgodność z unijnymi dyrektywami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy 1-biegunowy Easy9 Pro C 40A znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia jako element zabezpieczający pojedyncze obwody.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach biurowych, warsztatach i garażach.
• Ochrona dedykowanych linii zasilających odbiorniki o obciążeniu do 40A (np. klimatyzacje, piece, pompy).
• Aplikacje w rozdzielnicach budynkowych i szafach sterowniczych zgodnie z wymaganiami normy PN-HD 60364.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionym obwodzie. Urządzenie mocować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi aparatami. Zaciski górne (zasilające) i dolne (obciążeniowe) należy dokręcić z zalecanym momentem, aby zapewnić pewny kontakt elektryczny. Przed uruchomieniem sprawdzić poprawność podłączenia i brak zwarcie w instalacji.

FAQ

• Jaka jest różnica między charakterystyką B, C i D wyłączników? Charakterystyka C jest optymalna dla obwodów z odbiornikami o średnich prądach rozruchowych (np. gniazda wtykowe, oświetlenie). Charakterystyka B stosowana jest dla linii o niskich prądach rozruchowych, natomiast D – dla obwodów z dużymi prądami rozruchowymi (np. silniki).
• Czy wyłącznik posiada wbudowane zabezpieczenie różnicowoprądowe (RCD)? Nie – wyłącznik nadprądowy Easy9 Pro pełni jedynie funkcję zabezpieczenia przed przeciążeniami i zwarciami. Do ochrony przed porażeniem prądem należy stosować osobne wyłączniki RCD.
• Jaki jest zalecany moment dokręcania zacisków? Moment dokręcania nie został podany w dostępnych danych. Zaleca się stosowanie się do zaleceń producenta umieszczonych w dokumentacji technicznej urządzenia.
