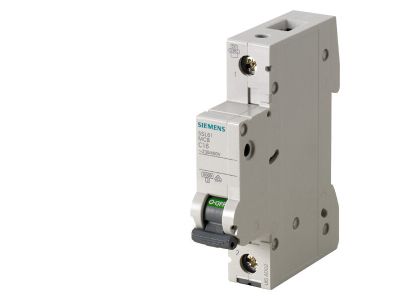

Wyłącznik nadprądowy 1P C 40A 6kA AC, SENTRON | 5SL6140-7 Siemens

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON o numerze katalogowym 5SL6140-7 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o zwiększonych prądach rozruchowych, takich jak grupy lamp czy silniki o mniejszej mocy. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.

• Konstrukcja jednobiegunowa (1P): Zapewnia precyzyjną ochronę pojedynczego toru prądowego w systemach AC i DC.
• Wszechstronność napięciowa: Urządzenie przystosowane jest do pracy w sieciach prądu przemiennego o napięciu do 250/440 V oraz w sieciach prądu stałego do 60 V na biegun.
• Modułowość systemu SENTRON: Wyłącznik umożliwia łatwą rozbudowę o komponenty dodatkowe, takie jak styki pomocnicze, wyzwalacze wzrostowe, wyzwalacze podnapięciowe czy człony różnicowoprądowe.
• Bezpieczeństwo montażu: Ergonomiczna obudowa i czytelne oznaczenia ułatwiają identyfikację stanu pracy urządzenia oraz przyspieszają prace serwisowe.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm IEC, co potwierdza jego wysoką jakość i powtarzalność parametrów technicznych. Dodatkowo, wyłącznik posiada aprobaty zgodnie z normą UL 1077, co pozwala na jego stosowanie jako "supplementary protectors" w instalacjach przeznaczonych na rynki wymagające certyfikacji amerykańskiej (do 277 V dla wykonań 1-biegunowych). Dzięki temu inżynierowie mogą stosować ten sam komponent w projektach realizowanych na różne rynki globalne.

Zastosowanie

Wyłącznik 5SL6140-7 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz sektorze produkcyjnym. Może pełnić funkcję wyłącznika głównego w mniejszych rozdzielnicach lub służyć do selektywnego odłączania poszczególnych odbiorników energii. Jest szczególnie rekomendowany do:

• Zabezpieczania obwodów gniazd wtykowych i oświetlenia w obiektach komercyjnych.
• Ochrony urządzeń w szafach sterowniczych automatyki przemysłowej.
• Zastosowań w systemach zasilania prądem stałym (DC) do 60 V, np. w systemach sterowania.
• Instalacji wymagających wysokiej niezawodności i możliwości zdalnego monitorowania stanu (przy użyciu akcesoriów).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Wyłącznik został zaprojektowany tak, aby umożliwić szybki demontaż z szyny bez konieczności usuwania całego mostka grzebieniowego, co znacząco skraca czas ewentualnej wymiany lub modernizacji rozdzielnicy.

FAQ

• Czy ten wyłącznik nadaje się do silników? Tak, charakterystyka C jest odpowiednia dla odbiorników o prądach rozruchowych wyższych niż w przypadku standardowych odbiorników rezystancyjnych, co obejmuje wiele typów silników i transformatorów.
• Czy mogę użyć tego modelu w instalacji fotowoltaicznej DC? Urządzenie dopuszcza pracę w sieciach DC do napięcia 60 V. W przypadku wyższych napięć DC należy zastosować dedykowane aparaty serii DC.
• Jakie akcesoria mogę dołączyć do wyłącznika? Seria 5SL jest kompatybilna z szeroką gamą akcesoriów Siemens, w tym stykami pomocniczymi (AS), stykami sygnałowymi błędu (FC) oraz wyzwalaczami wzrostowymi (ST).
