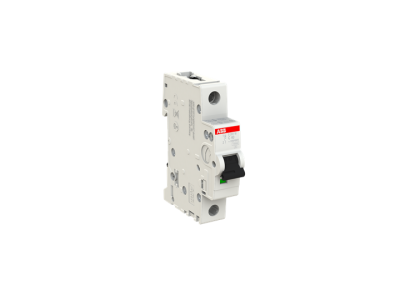

Wyłącznik nadprądowy 1P C 40A 10kA, S201M-C40 | 2CDS271001R0404 ABB

Alternatywny kod produktu: 2CDS271001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy 1P C 40A (symbol 2CDS271001R0404) z serii S200M to zaawansowane zabezpieczenie obwodów elektrycznych przed zwarciami i przeciążeniami. Charakterystyka C zapewnia optymalną ochronę dla odbiorników o umiarkowanych prądach rozruchowych, takich jak oświetlenie, gniazda wtykowe czy małe silniki. Mechanizm wyzwalania termicznego chroni przed długotrwałym przeciążeniem, natomiast elektromechaniczny – przed zwarciami. Zdolność wyłączania 10 kA gwarantuje skuteczną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.

• Charakterystyka C: Idealna do ochrony obwodów z odbiornikami o umiarkowanych prądach rozruchowych – łączy szybką reakcję na zwarcia z odpornością na chwilowe przeciążenia.
• 1-biegunowa konstrukcja 1P: Kompaktowy montaż w rozdzielnicach, oszczędność miejsca w szafach sterowniczych.
• Zdolność wyłączania 10 kA: Skuteczna ochrona w instalacjach z wysokim prądem zwarciowym, zgodna z wymaganiami norm bezpieczeństwa.
• Dwa mechanizmy wyzwalania: Termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) – zapewniają kompleksową ochronę instalacji.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Przeznaczony do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Oznaczenie CE potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 1P C 40A znajduje zastosowanie jako zabezpieczenie obwodów elektrycznych w różnorodnych instalacjach, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach użytkowych i przemysłowych.
• Ochrona obwodów zasilających małe silniki (np. wentylatory, pompy) o umiarkowanym prądzie rozruchowym.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element układu selektywnego zabezpieczenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przyłącze zasilania należy podłączyć do zacisku górnego (zgodnie z oznaczeniem L), natomiast obwód chroniony do zacisku dolnego (oznaczenie 1). Upewnić się, że prąd znamionowy wyłącznika odpowiada obciążeniu obwodu. Wymagane jest stosowanie odpowiedniego momentu dokręcania (zgodnie z dokumentacją techniczną). Unikać montażu w miejscach narażonych na nadmierne wibracje lub wilgoć.

FAQ

• Jaka jest charakterystyka wyłącznika? Charakterystyka C jest przeznaczona do ochrony obwodów z odbiornikami o umiarkowanych prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe.
• Czy wyłącznik nadaje się do instalacji przemysłowych? Tak, spełnia wymagania normy IEC/EN 60947-2, co pozwala na stosowanie w instalacjach przemysłowych.
• Jakie są standardowe zaciski przyłączeniowe? Zaciski śrubowe, odpowiednie do przewodów o przekroju dostosowanym do prądu znamionowego 40A (zalecany zakres: 6–25 mm²). Dokładne dane znajdują się w dokumentacji technicznej produktu.
