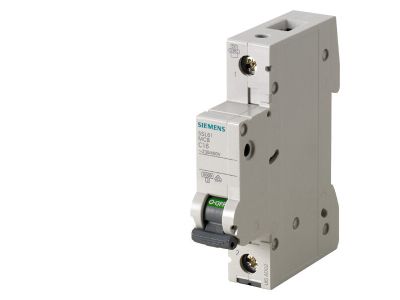

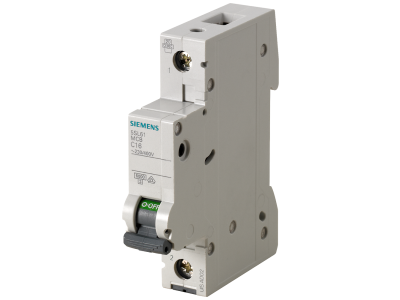

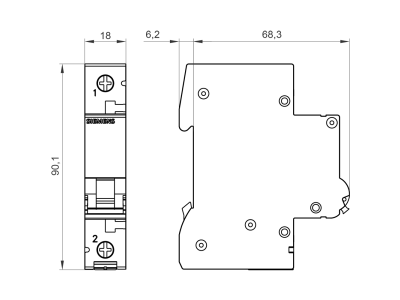

Wyłącznik nadprądowy 1P C 3A 6kA AC, SENTRON | 5SL6103-7 Siemens

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON o numerze katalogowym 5SL6103-7 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Jest to model jednobiegunowy (1P) o charakterystyce wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o umiarkowanych prądach rozruchowych. Znamionowy prąd pracy wynosi 3 A, co pozwala na precyzyjną ochronę odbiorników o mniejszej mocy przed skutkami przeciążeń i zwarć.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o znacznej energii.
• Wszechstronność napięciowa: Urządzenie jest przystosowane do pracy w sieciach prądu przemiennego (AC) o napięciu do 250/440 V, a także w sieciach prądu stałego (DC) do 60 V na biegun.
• Modułowość: System SENTRON umożliwia łatwą rozbudowę o komponenty dodatkowe, takie jak styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe czy człony różnicowoprądowe, co znacząco zwiększa funkcjonalność rozdzielnicy.
• Trwałość i niezawodność: Produkty marki Siemens słyną z wysokiej jakości wykonania, co przekłada się na długą żywotność mechaniczną i elektryczną aparatu.

Zgodność z Normami

Wyłącznik 5SL6103-7 spełnia rygorystyczne wymagania międzynarodowych norm IEC, co potwierdza jego przydatność do użytku w profesjonalnych instalacjach elektrotechnicznych na całym świecie. Dodatkowo, aparat posiada aprobaty zgodne z normą UL 1077, co pozwala na jego stosowanie jako "supplementary protectors" w instalacjach przeznaczonych na rynek północnoamerykański. W przypadku konfiguracji jednobiegunowej, dopuszczalne napięcie pracy według UL wynosi do 277 V AC.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w ochronie obwodów zasilających urządzenia o charakterze indukcyjnym i rezystancyjnym. Jest szczególnie polecany do:

• Zabezpieczania obwodów sterowania i automatyki przemysłowej.
• Ochrony silników o małej mocy oraz transformatorów sterowniczych.
• Instalacji oświetleniowych i gniazd wtykowych w budownictwie komercyjnym.
• Zastosowań w szafach rozdzielczych, gdzie wymagana jest selektywność i precyzja działania przy niskich prądach znamionowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Szyna DIN: Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej TH35 (DIN).
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o różnych przekrojach; należy upewnić się, że izolacja jest usunięta na odpowiedniej długości, a żyła jest prawidłowo osadzona w zacisku.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

Czy wyłącznik 5SL6103-7 może być stosowany w instalacjach prądu stałego?
Tak, dopuszczalne jest stosowanie tego modelu w sieciach DC o napięciu do 60 V na jeden biegun.

Jaka jest różnica między charakterystyką B a C w tym modelu?
Charakterystyka C, zastosowana w tym wyłączniku, posiada wyższy próg wyzwalania magnetycznego niż charakterystyka B, co zapobiega zbędnemu zadziałaniu przy urządzeniach generujących krótkotrwałe piki prądowe podczas rozruchu.

Czy do tego wyłącznika mogę dołożyć styk pomocniczy?
Tak, konstrukcja serii SENTRON 5SL umożliwia montaż akcesoriów takich jak styki pomocnicze (AS) czy styki sygnału błędu (FC) bez użycia specjalistycznych narzędzi.
