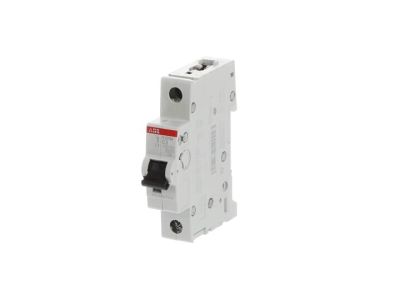

Wyłącznik nadprądowy 1P C 3A 10kA, S201M-C3 | 2CDS271001R0034 ABB

Alternatywny kod produktu: 2CDS271001R0034

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) w charakterystyce C o prądzie znamionowym 3A (symbol 2CDS271001R0034) to kluczowy element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Posiada mechanizm wyzwalania termicznego (przeciążeniowego) oraz elektromechanicznego (zwarciowego), zapewniając kompleksową ochronę instalacji. Zgodny z normami IEC/EN 60898-1 i IEC/EN 60947-2, dedykowany do stosowania w instalacjach mieszkaniowych, komercyjnych i lekkich aplikacjach przemysłowych.

• Charakterystyka C: Szybkie reagowanie na zwarcia (5-10-krotność prądu znamionowego), idealne do ochrony obwodów gniazd wtykowych i oświetlenia.
• Zdolność wyłączania 10kA: Zapewnia skuteczną ochronę w typowych instalacjach niskiego napięcia 230/400V AC.
• 1-biegunowa konstrukcja (1P): Przeznaczony do zabezpieczania jednego przewodu fazowego w obwodach jednofazowych.
• Prąd znamionowy 3A: Optymalny do ochrony linii zasilających delikatne odbiorniki (np. oświetlenie LED, małe urządzenia elektroniczne).
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarantuje wysoką niezawodność i bezpieczeństwo w standardowych aplikacjach elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy 1P C 3A znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami w obwodach jednofazowych.

• Ochrona linii zasilających oświetlenie (np. oprawy LED, halogeny) w budynkach mieszkalnych i użytkowych.
• Zabezpieczenie obwodów gniazd wtykowych w domach, biurach i lokalach użytkowych.
• Ochrona wrażliwych urządzeń elektronicznych (np. komputery, telewizory, małe AGD) przed skutkami zwarć.
• Stosowanie w rozdzielnicach mieszkaniowych i tablicach sterowniczych jako element zabezpieczający przed zwarciami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będzie montowany wyłącznik. Wyłącznik należy zainstalować na szynie TH 35 mm w rozdzielnicy, dociskając go do szyny aż do zatrzaśnięcia. Przewody fazowe podłączać do zacisków górnych (zasilanie) i dolnych (odbiornik) zgodnie z oznaczeniami na wyłączniku (L – faza). Dokręcić śruby zaciskowe z odpowiednim momentem obrotowym (zalecany moment: 2,5 Nm). Po montażu przeprowadzić test działania przez kilkukrotne załączenie/wyłączenie.

FAQ

• Czym różni się charakterystyka C od B i D? Charakterystyka C reaguje na zwarcia w zakresie 5-10-krotności prądu znamionowego, co czyni ją odpowiednią do ochrony obwodów gniazd i oświetlenia. Charakterystyka B (3-5x) i D (10-20x) stosowane są w innych typach obwodów.
• Czy wyłącznik można stosować w obwodach trójfazowych? Nie – konstrukcja 1-biegunowa (1P) przeznaczona jest wyłącznie do obwodów jednofazowych. Do zabezpieczania obwodów trójfazowych należy stosować wyłączniki 3-biegunowe (3P) lub 4-biegunowe (3P+N).
• Jaki jest zalecany moment dokręcania zacisków? Moment dokręcania śrub zaciskowych wynosi 2,5 Nm. Należy używać odpowiedniego klucza dynamometrycznego, aby zapewnić prawidłowe połączenie i uniknąć uszkodzenia przewodów.
