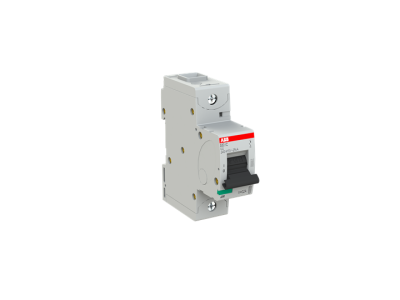

Wyłącznik nadprądowy 1P C 32A 25kA, S801C-C32 | 2CCS881001R0324 ABB

Alternatywny kod produktu: 2CCS881001R0324

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-C32 (symbol 2CCS881001R0324) to wysokiej klasy aparat modułowy o charakterystyce C, przeznaczony do ochrony instalacji przed zwarciami i przeciążeniami. Znamionowy prąd wyłączeniowy wynosi 32A, a maksymalna zdolność zwarciowa to 25kA przy napięciu 240/415V. Posiada zaciski klatkowe, które gwarantują pewne i trwałe połączenie elektryczne.

• Charakterystyka C: Szybka reakcja na zwarcia (5–10-krotność prądu znamionowego) i umiarkowana na przeciążenia (1,13–1,45-krotność prądu znamionowego) – idealna do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych i pomp.
• Prąd znamionowy 32A: Zapewnia skuteczną ochronę dla obwodów o średnim obciążeniu, takich jak klimatyzacje, piece czy zasilacze.
• Zdolność zwarciowa 25kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę także w instalacjach przemysłowych.
• Zaciski klatkowe: Zapewniają pewne mocowanie przewodów, minimalizując ryzyko poluzowania i przegrzania styków.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa i efektywności ochrony.

Zgodność z Normami

Wyłącznik S801C-C32 jest zgodny z normami IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada certyfikację CE i jest atestowany do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 1-biegunowy S801C-C32 przeznaczony jest do ochrony pojedynczych obwodów w instalacjach elektrycznych, zarówno w budynkach mieszkalnych, jak i obiektach użyteczności publicznej oraz przemysłowych.

• Ochrona obwodów oświetleniowych w domach, biurach i halach przemysłowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych.
• Ochrona pomp, wentylatorów i klimatyzatorów w instalacjach budynków.
• Stosowanie w rozdzielnicach przemysłowych do zabezpieczenia maszyn i urządzeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynę DIN (35mm) w rozdzielnicy. Przewody podłączyć do zacisków klatkowych, dbając o odpowiedni dobór przekroju (zgodnie z normami) i momentu dokręcania (zalecane 2,5Nm). Po zamontowaniu należy przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o jego prawidłowym funkcjonowaniu.

FAQ

• Czy wyłącznik S801C-C32 może być stosowany w instalacjach prądu stałego? Tak, urządzenie jest przystosowane do pracy zarówno w prądzie przemiennym (AC), jak i stałym (DC) o napięciu do 254V (DC) i 440V (AC).
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje szybciej na zwarcia (5–10xIn) niż B (3–5xIn) i wolniej niż D (10–20xIn), co czyni ją uniwersalną do większości aplikacji mieszkaniowych i komercyjnych.
• Czy wyłącznik wymaga dodatkowych akcesoriów? S801C-C32 współpracuje z szeroką gamą akcesoriów modułowych (np. członami różnicowoprądowymi, blokadami), jednak nie jest to wymagane do jego podstawowego funkcjonowania.
