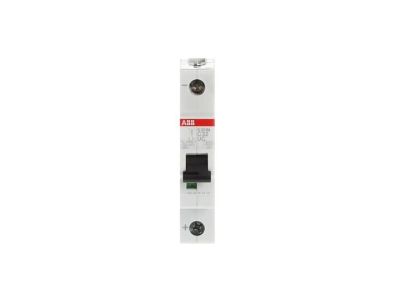

Wyłącznik nadprądowy 1P C 32A 10kA, S201M-C32UC | 2CDS271061R0324 ABB

Alternatywny kod produktu: 2CDS271061R0324

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy 1P C 32A o numerze katalogowym 2CDS271061R0324 to wysokiej klasy zabezpieczenie instalacji elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia szybkie wyłączanie przy zwarciach o charakterze pojemnościowym, typowych dla obwodów oświetleniowych i gniazd wtykowych. Wyłącznik posiada wbudowaną zdolność wyłączania zwarciowego 10kA, co gwarantuje skuteczną ochronę także w mocnych instalacjach przemysłowych. Napięcie znamionowe AC 230V/DC 400V zapewnia uniwersalność zastosowania w obwodach jedno- i trójfazowych.

• Charakterystyka C: Szybkie reagowanie na zwarcia o charakterze pojemnościowym, idealne do zabezpieczania obwodów oświetleniowych i gniazd wtykowych.
• Zdolność wyłączania zwarciowego 10kA: Skuteczna ochrona w instalacjach o dużym prądzie zwarciowym, np. w rozdzielnicach budynków wielorodzinnych.
• 1-biegunowe wykonanie: Pojedyncze zabezpieczenie obwodu – oszczędność miejsca w rozdzielnicy.
• Napięcie znamionowe AC 230V / DC 400V: Elastyczność zastosowania w instalacjach jednofazowych i trójfazowych.
• Zgodność z normami międzynarodowymi: Spełnia wymogi europejskich i międzynarodowych standardów bezpieczeństwa, co potwierdza deklaracja CE.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i europejskich dotyczących wyłączników nadprądowych, w tym normy PN-EN 60898-1, PN-EN 60947-2 oraz odpowiednie dyrektywy UE. Posiada oznaczenie CE i deklarację zgodności potwierdzającą bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik 1P C 32A 10kA przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Charakterystyka C sprawia, że jest idealnym rozwiązaniem dla obwodów oświetleniowych, gniazd wtykowych oraz niewielkich odbiorników jednofazowych.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w warsztatach, garażach i pomieszczeniach gospodarczych.
• Stosowanie w rozdzielnicach budynków wielorodzinnych i instalacjach przemysłowych o prądzie zwarciowym do 10kA.
• Wymagane zabezpieczenie w obwodach zasilających klimatyzatory, pompy ciepła i inne urządzenia o znamionowym poborze prądu do 32A.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując właściwą kolejność podłączania przewodów fazowych (zgodnie z oznaczeniami L). Moment dokręcania zacisków nie powinien przekraczać wartości zalecanej przez producenta (zwykle 2-3 Nm). Po montażu konieczne jest przeprowadzenie testu działania – kilkukrotne załączanie i wyłączanie w celu weryfikacji poprawności działania mechanizmu.

FAQ

• Czy wyłącznik nadaje się do zabezpieczania obwodów trójfazowych? Wyłącznik 1-biegunowy zabezpiecza tylko jeden przewód fazowy. Do zabezpieczenia obwodu trójfazowego należy zastosować trzy wyłączniki 1P lub jeden wyłącznik 3P.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje szybciej na zwarcia o charakterze pojemnościowym (typowe dla obwodów oświetleniowych), co zapobiega niepotrzebnym wyłączeniom. Charakterystyki B i D są przeznaczone do innych typów obciążeń.
• Czy wyłącznik można stosować w instalacjach DC? Tak, wyłącznik posiada aprobatę do stosowania w obwodach prądu stałego o napięciu do 400V, co czyni go uniwersalnym rozwiązaniem w instalacjach hybrydowych.
