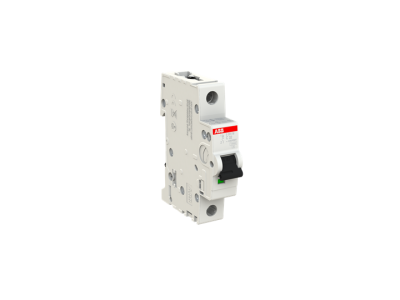

Wyłącznik nadprądowy 1P C 32A 10kA, S201M-C32 | 2CDS271001R0324 ABB

Alternatywny kod produktu: 2CDS271001R0324

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) o charakterystyce C, prądzie znamionowym 32A i zdolności wyłączania 10kA (symbol 2CDS271001R0324) należy do serii S200M – kompaktowych i wydajnych urządzeń zabezpieczających instalacje elektryczne. Ochrona nadprądowa realizowana jest przez zintegrowany mechanizm termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy), zapewniając kompleksową ochronę obwodów jednofazowych.

• Charakterystyka C: Idealna do zabezpieczania obwodów gniazd wtykowych i oświetlenia, gdzie spodziewane są umiarkowane prądy rozruchowe (np. silniki małej mocy, transformatory).
• Zdolność wyłączania 10 kA: Zapewnia skuteczną ochronę w instalacjach niskiego napięcia 230/400V AC, nawet przy wysokim prądzie zwarciowym.
• 1-biegunowa konstrukcja 1P: Kompaktowe rozwiązanie do zabezpieczania pojedynczego obwodu fazowego, oszczędzające miejsce w rozdzielnicy.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdza uniwersalne zastosowanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
• Seria S200M: Niskoprofilowa konstrukcja z możliwością montażu styku pomocniczego od dołu, oszczędzająca do 50% przestrzeni w szafie sterowniczej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dotyczącej zabezpieczeń instalacji domowych) oraz IEC/EN 60947-2 (dotyczącej urządzeń łączeniowych niskiego napięcia). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S201M-C32 znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona obwodów jednofazowych przed przeciążeniami i zwarciami.

• Zabezpieczenie obwodów gniazd wtykowych w mieszkaniach, biurach i pomieszczeniach komercyjnych.
• Ochrona linii oświetleniowych w budynkach użyteczności publicznej i przemysłowych.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element zabezpieczający przed skutkami zwarć i przeciążeń.
• Wykorzystanie w instalacjach, gdzie wymagana jest kompaktowa budowa i możliwość późniejszej rozbudowy (montaż styku pomocniczego).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Wyłącznik należy zamontować na szynie DIN o szerokości 35 mm, dociskając go do podłoża aż do charakterystycznego „kliknięcia”. Przewody fazowe podłączać do zacisku górnego (oznaczonego „1”), zachowując odpowiedni moment dokręcania (zalecane 2,5 Nm). Po montażu przeprowadzić test działania poprzez ręczne wyłączenie i załączenie – mechanizm powinien działać płynnie i bez zacięć.

FAQ

• Czy wyłącznik S201M-C32 nadaje się do zabezpieczania obwodów trójfazowych? Nie – jest to wersja 1-biegunowa (1P), przeznaczona wyłącznie do ochrony jednego obwodu fazowego. Do zabezpieczania obwodów trójfazowych należy zastosować wersję 3P.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C (jak w tym modelu) jest bardziej odporna na prądy rozruchowe niż B, ale mniej niż D – idealna do typowych obwodów gniazdowych i oświetleniowych.
• Czy można zamontować styk pomocniczy na tym wyłączniku? Tak – seria S200M została zaprojektowana z myślą o oszczędności miejsca. Styk pomocniczy montuje się od dołu, co pozwala zachować kompaktowe wymiary urządzenia.
