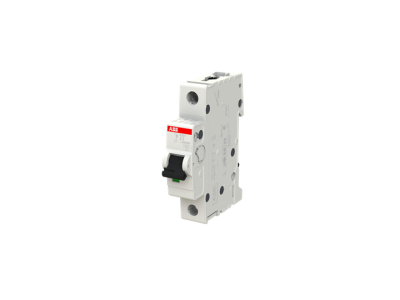

Wyłącznik nadprądowy 1P C 2A 6kA, S201-C2 | 2CDS251001R0024 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-C2 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie charakteryzuje się jednobiegunową konstrukcją (1P) i zostało zaprojektowane do ochrony obwodów przed skutkami przeciążeń oraz zwarć. Prąd znamionowy wynoszący 2A sprawia, że jest to idealny wybór do precyzyjnego zabezpieczania odbiorników o niskim poborze mocy, gdzie wymagana jest wysoka selektywność działania. Charakterystyka wyzwalania typu C pozwala na bezpieczną pracę z urządzeniami generującymi umiarkowane prądy rozruchowe, reagując z odpowiednią zwłoką na chwilowe skoki natężenia, przy jednoczesnym zachowaniu rygorystycznych standardów bezpieczeństwa.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych, chroniąc infrastrukturę przed uszkodzeniem.
• Niezawodność ABB: Produkt pochodzi od renomowanego producenta, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Wskaźnik położenia styków: Wyłącznik wyposażony jest w czytelny wskaźnik, ułatwiający diagnostykę stanu pracy instalacji.
• Zaciski bezpieczeństwa: Specjalna konstrukcja zacisków zapobiega błędnemu wprowadzeniu przewodów, co znacząco podnosi standardy bezpieczeństwa podczas montażu.

Zgodność z Normami

Wyłącznik ABB S201-C2 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Urządzenie jest zgodne z normą IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego, oraz normą IEC/EN 60947-2, dedykowaną dla zastosowań przemysłowych. Dzięki temu produkt może być stosowany w szerokim spektrum projektów na całym świecie, zapewniając pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Model S201-C2 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze komercyjnym oraz przemysłowym. Ze względu na prąd znamionowy 2A i charakterystykę C, jest on szczególnie polecany do:

• Zabezpieczania obwodów sterowniczych i automatyki przemysłowej.
• Ochrony czułych odbiorników energii o niskiej mocy znamionowej.
• Zasilania układów oświetleniowych o specyficznych parametrach rozruchowych.
• Zastosowań w rozdzielnicach głównych i oddziałowych, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary (szerokość modułu 17,5 mm).

Wskazówki Montażowe

Montaż wyłącznika ABB S201-C2 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z zasadami sztuki elektrotechnicznej. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (35 mm), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Wyłącznik umożliwia podłączenie zarówno szyn grzebieniowych, jak i przewodów o różnych przekrojach, co zwiększa elastyczność podczas projektowania i prefabrykacji szaf sterowniczych.

FAQ

1. Czy wyłącznik S201-C2 nadaje się do silników o dużym rozruchu?
Charakterystyka C jest przeznaczona dla urządzeń o umiarkowanych prądach rozruchowych. W przypadku silników o bardzo ciężkim rozruchu należy rozważyć charakterystykę D, jednak dla małych jednostek i obwodów sterowania 2A typu C jest zazwyczaj wystarczający.

2. Jaka jest maksymalna zdolność zwarciowa tego modelu?
Znamionowa zdolność zwarciowa wynosi 6 kA zgodnie z normą IEC/EN 60898-1, co jest standardem dla większości instalacji budynkowych i przemysłowych.

3. Czy produkt jest kompatybilny z akcesoriami ABB?
Tak, seria S200 jest w pełni kompatybilna z szeroką gamą akcesoriów ABB, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.
