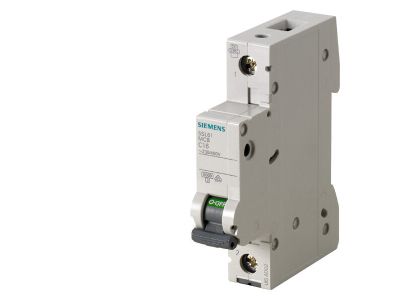

Wyłącznik nadprądowy 1P C 2A 6kA AC, SENTRON | 5SL6102-7 Siemens

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON, o numerze katalogowym 5SL6102-7, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się konstrukcją jednobiegunową (1P) oraz prądem znamionowym wynoszącym 2 A, co czyni go idealnym rozwiązaniem do ochrony obwodów o niskim poborze mocy, wymagających precyzyjnego zabezpieczenia. Zastosowana charakterystyka wyzwalania typu C pozwala na bezpieczną pracę w obwodach, w których występują wyższe prądy rozruchowe, typowe dla silników o małej mocy lub grup lamp energooszczędnych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.
• Wszechstronność napięciowa: Urządzenie jest przystosowane do pracy w sieciach prądu przemiennego (AC) o napięciu do 250/440 V, a także dopuszcza pracę w sieciach prądu stałego (DC) do 60 V na biegun.
• Modułowość: System SENTRON umożliwia łatwą rozbudowę o komponenty dodatkowe, takie jak styki pomocnicze, wyzwalacze wzrostowe, wyzwalacze podnapięciowe czy napędy zdalne, co znacząco zwiększa funkcjonalność rozdzielnicy.

Zgodność z Normami

Wyłącznik 5SL6102-7 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Posiada pełną zgodność z normami IEC, co zapewnia bezpieczeństwo użytkowania na rynkach globalnych. Dodatkowo, produkt posiada aprobaty według standardu UL 1077, co klasyfikuje go jako "supplementary protector". Dzięki temu może być stosowany w instalacjach na rynku północnoamerykańskim w sieciach AC do 277 V dla wykonań jednobiegunowych, stanowiąc dodatkową warstwę ochrony dla odbiorników końcowych.

Zastosowanie

Dzięki swojej charakterystyce i kompaktowej budowie, wyłącznik ten znajduje szerokie zastosowanie w:

• Automatyce przemysłowej: Ochrona obwodów sterowniczych, zasilaczy oraz czujników.
• Budownictwie komercyjnym: Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych o specyficznych wymaganiach rozruchowych.
• Infrastrukturze krytycznej: Jako wyłącznik główny lub rozłączający w szafach sterowniczych, gdzie wymagana jest wysoka niezawodność marki Siemens.
• Systemach DC: Bezpieczne stosowanie w układach sterowania prądu stałego do 60 V.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapewnia trwały kontakt elektryczny i zapobiega przegrzewaniu się styków. Konstrukcja zacisków umożliwia bezpieczne wprowadzenie przewodów o różnych przekrojach, a ergonomiczna dźwignia zapewnia czytelną sygnalizację stanu pracy (załączony/wyłączony).

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana dla urządzeń o zwiększonym prądzie rozruchowym, jednak należy upewnić się, że prąd znamionowy 2 A jest odpowiedni dla danego silnika.
• Czy mogę zamontować do niego styk pomocniczy? Tak, seria 5SL6 umożliwia montaż akcesoriów dodatkowych, takich jak styki pomocnicze (AS) czy styki sygnału błędu (FC).
• Czy urządzenie może pracować w pionie i poziomie? Tak, konstrukcja wyłączników Siemens SENTRON pozwala na pracę w dowolnej pozycji montażowej na szynie DIN bez pogorszenia parametrów ochronnych.
