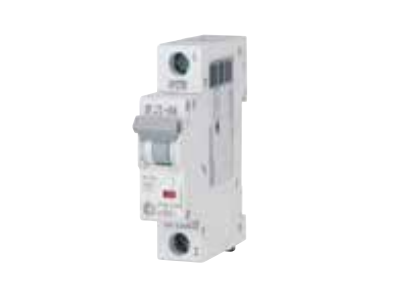

Wyłącznik nadprądowy 1P C 2A 6kA AC, HN-C2/1 | EP-500762 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii xPole Home, model HN-C2/1, to wysokiej klasy aparat modułowy zaprojektowany z myślą o precyzyjnym zabezpieczaniu obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 2 A, co czyni go idealnym rozwiązaniem do ochrony odbiorników o niskim poborze mocy, wymagających selektywnego i pewnego zabezpieczenia. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że jest przystosowany do obsługi urządzeń o zwiększonym prądzie rozruchowym, zapewniając stabilną pracę bez nieuzasadnionych zadziałań.

• Znamionowa zdolność łączeniowa: Wynosi ona 6 kA zgodnie z normą IEC/EN 60898-1, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o znacznej wartości.
• Konstrukcja 1-biegunowa: Kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.
• Seria xPole Home: Linia produktów dedykowana do nowoczesnego budownictwa mieszkaniowego i komercyjnego, łącząca niezawodność z intuicyjnym montażem.
• Wskaźnik położenia styków: Pozwala na szybką identyfikację stanu pracy urządzenia, podnosząc poziom bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Głównym punktem odniesienia jest norma IEC/EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych przeznaczonych do instalacji domowych i podobnych. Dzięki temu inżynierowie i instalatorzy mają pewność, że wyłącznik HN-C2/1 spełnia najwyższe kryteria bezpieczeństwa pożarowego i elektrycznego, a jego parametry techniczne są powtarzalne i wiarygodne.

Zastosowanie

Wyłącznik nadprądowy EATON HN-C2/1 znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia. Ze względu na niski prąd znamionowy (2 A) oraz charakterystykę C, jest on szczególnie polecany do:

• Zabezpieczania obwodów sterowniczych i sygnalizacyjnych w automatyce budynkowej.
• Ochrony zaawansowanych systemów oświetleniowych LED, gdzie występują prądy udarowe przy załączaniu.
• Zasilania małych odbiorników indukcyjnych, takich jak wentylatory czy transformatory separacyjne.
• Zastosowań w budownictwie wielorodzinnym oraz obiektach użyteczności publicznej jako element rozdzielnic piętrowych i głównych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik HN-C2/1 jest przystosowany do montażu na standardowej szynie DIN (TS35), co zapewnia kompatybilność z większością nowoczesnych obudów i szaf rozdzielczych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Urządzenie umożliwia podłączenie za pomocą szyn grzebieniowych, co znacząco przyspiesza prace montażowe w przypadku większej liczby modułów.

FAQ

• Czy charakterystyka C jest odpowiednia do zwykłych gniazdek? Charakterystyka C jest bardziej zwłoczna niż B i stosuje się ją tam, gdzie występują prądy rozruchowe. W przypadku gniazdek ogólnego przeznaczenia częściej stosuje się typ B, jednak C jest niezbędna przy specyficznych odbiornikach.
• Jaki jest maksymalny prąd zwarciowy, który może przerwać ten wyłącznik? Wyłącznik posiada zdolność łączeniową 6 kA (6000 A), co jest standardem i wymogiem dla bezpiecznych instalacji mieszkaniowych.
• Czy produkt EATON HN-C2/1 można stosować w przemyśle? Tak, choć seria xPole Home jest optymalizowana pod kątem budownictwa mieszkaniowego i komercyjnego, jej parametry techniczne pozwalają na pracę w wielu aplikacjach przemysłowych o mniejszym rygorze zwarciowym.
