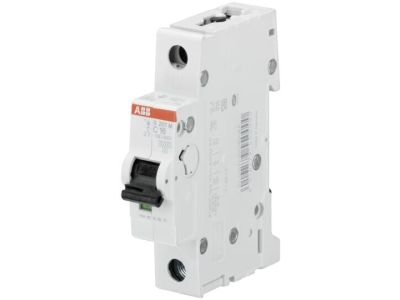

Wyłącznik nadprądowy 1P C 2A 10kA, S201M-C2 | 2CDS271001R0024 ABB

Alternatywny kod produktu: 2CDS271001R0024

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P C 2A 10kA (symbol 2CDS271001R0024) z serii System pro M compact S200M to kompaktowe urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia szybkie wyłączanie przy prądach zwarciowych 5–10-krotności prądu znamionowego, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i małych odbiorników. Zapewnia ochronę instalacji 230/400V AC z maksymalną zdolnością wyłączania 10kA.

• Charakterystyka C: Szybkie reagowanie na zwarcia (5–10xIn) – chroni przewody i odbiorniki przed uszkodzeniami spowodowanymi nagłymi przeciążeniami.
• Znamionowy prąd 2A: Precyzyjne zabezpieczenie obwodów o niewielkim poborze mocy, takich jak lampy LED, drobny osprzęt czy obwody sygnalizacyjne.
• Zdolność wyłączania 10kA przy 230/400V AC: Skuteczna ochrona instalacji przed zwarciami o dużym prądzie, minimalizująca ryzyko pożaru i uszkodzeń sprzętu.
• 1 biegun (1P): Kompaktowa budowa pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy. Możliwość montażu styków pomocniczych od dołu – dodatkowe oszczędności przestrzeni.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja wysokiej jakości i niezawodności w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla wyłączników nadprądowych. Posiada oznaczenie CE, gwarantujące spełnienie unijnych dyrektyw dotyczących bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 1P C 2A 10kA przeznaczony jest do ochrony obwodów elektrycznych w instalacjach niskiego napięcia, gdzie wymagane jest szybkie odcięcie zasilania w przypadku zwarcia lub przeciążenia.

• Zabezpieczenie obwodów oświetleniowych w domach, biurach i obiektach użyteczności publicznej.
• Ochrona gniazd wtykowych w instalacjach mieszkaniowych i komercyjnych.
• Zabezpieczenie obwodów sterowania i sygnalizacji w instalacjach przemysłowych.
• Montaż w rozdzielnicach domowych i przemysłowych, gdzie liczy się kompaktowa budowa i wysoka niezawodność.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN 35mm, w pozycji pionowej. Zaciski przyłączeniowe dokręcić z odpowiednim momentem (zgodnie z dokumentacją), aby zapewnić pewny kontakt elektryczny. Po montażu sprawdzić poprawność działania przez symulację zwarcia lub przeciążenia. Regularnie przeprowadzać przeglądy stanu technicznego i czystości styków.

FAQ

• Jakie jest przeznaczenie charakterystyki C w wyłączniku? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia o prądzie 5–10-krotnie większym niż prąd znamionowy (2A). Jest idealny do zabezpieczania obwodów oświetleniowych, gniazd oraz małych odbiorników.
• Czy wyłącznik można stosować w instalacjach 400V AC? Tak, wyłącznik posiada zdolność wyłączania 10kA przy napięciu 230/400V AC, co pozwala na stosowanie go w instalacjach jedno- i trójfazowych.
• Czy do wyłącznika można dodać styki pomocnicze? Tak, seria System pro M compact S200M umożliwia montaż styków pomocniczych od dołu, co pozwala na zaoszczędzenie 50% miejsca w rozdzielnicy.
