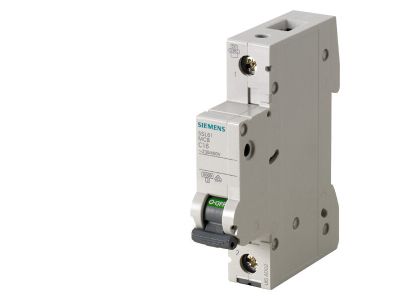

Wyłącznik nadprądowy 1P C 25A 6kA AC, SENTRON | 5SL6125-7 Siemens

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON, o numerze katalogowym 5SL6125-7, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Jako wyłącznik jednobiegunowy (1P) o prądzie znamionowym 25A, stanowi kluczowy element ochrony obwodów przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się zdolnością zwarciową na poziomie 6kA, co gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.

• Charakterystyka wyzwalania C: Idealna dla odbiorników o zwiększonym prądzie rozruchowym, zapewniająca stabilność pracy przy jednoczesnej precyzyjnej reakcji na zagrożenia.
• Wszechstronność napięciowa: Urządzenie dedykowane jest do pracy w sieciach prądu przemiennego (AC) o napięciu do 250/440 V, a także dopuszcza stosowanie w sieciach prądu stałego (DC) do 60V na biegun.
• Modułowość i rozbudowa: Konstrukcja pozwala na łatwy montaż akcesoriów dodatkowych, takich jak styki pomocnicze, wyzwalacze wzrostowe, wyzwalacze podnapięciowe czy człony różnicowoprądowe, co znacząco zwiększa funkcjonalność rozdzielnicy.
• Trwałość Siemens: Seria 5SL6 słynie z wysokiej jakości wykonania, co przekłada się na długą żywotność mechaniczną i elektryczną komponentu.

Zgodność z Normami

Wyłącznik nadprądowy 5SL6125-7 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego profesjonalny charakter. Urządzenie spełnia wymagania norm IEC, co czyni je zdatnym do użytku w globalnych projektach inżynieryjnych. Dodatkowo, produkt posiada aprobaty według standardu UL 1077, co pozwala na jego wykorzystanie jako "supplementary protectors" w instalacjach wymagających certyfikacji na rynek północnoamerykański (do 277V dla wykonań 1-biegunowych). Taka wielozgodność świadczy o najwyższej klasie bezpieczeństwa i niezawodności komponentu.

Zastosowanie

Dzięki swojej charakterystyce C i prądowi znamionowemu 25A, wyłącznik ten znajduje szerokie zastosowanie w sektorze B2B:

• Instalacje budynkowe: Ochrona obwodów gniazd wtykowych oraz oświetlenia w obiektach komercyjnych i biurowych.
• Przemysł: Zabezpieczanie mniejszych silników elektrycznych, układów sterowania oraz maszyn, gdzie występują umiarkowane prądy rozruchowe.
• Infrastruktura IT: Ochrona zasilaczy UPS i szaf rackowych w serwerowniach.
• Systemy DC: Możliwość pracy w niskonapięciowych systemach sterowania prądu stałego do 60V.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35), co optymalizuje czas prac instalacyjnych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Ergonomiczna konstrukcja zacisków ułatwia wprowadzenie przewodów o różnych przekrojach, a wyraźne oznaczenia na obudowie minimalizują ryzyko błędów podczas krosowania rozdzielnicy.

FAQ

• Czy ten wyłącznik może pracować w sieciach prądu stałego? Tak, dopuszczalne jest stosowanie wyłącznika w sieciach DC o napięciu do 60V na biegun.
• Jaka jest główna różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, pozwala na większe chwilowe przeciążenia (np. podczas startu silnika) bez zbędnego wyzwalania zabezpieczenia, w porównaniu do charakterystyki B.
• Czy do wyłącznika 5SL6125-7 można dołożyć styk pomocniczy? Tak, konstrukcja serii SENTRON umożliwia doposażenie wyłącznika w szeroką gamę akcesoriów, w tym styki pomocnicze i sygnalizacyjne.
