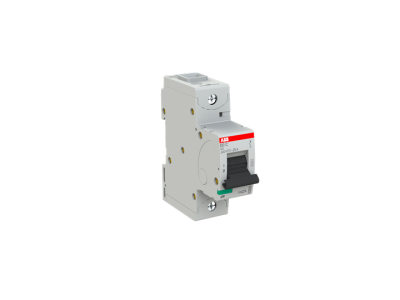

Wyłącznik nadprądowy 1P C 25A 25kA, S801C-C25 | 2CCS881001R0254 ABB

Alternatywny kod produktu: 2CCS881001R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S801C-C25 (symbol 2CCS881001R0254) to 1-biegunowe zabezpieczenie instalacji elektrycznej o prądzie znamionowym 25A i charakterystyce C. Zapewnia ochronę przed zwarciami (maksymalna zdolność wyłączania 25kA przy 240/415V) oraz przeciążeniami dzięki zintegrowanemu mechanizmowi termicznemu i elektromechanicznemu. Możliwe zastosowanie w obwodach prądu stałego do 440V oraz przemiennych do 254V.

• Charakterystyka C: Ochrona układów o umiarkowanym prądzie rozruchowym (np. oświetlenie, gniazda) z szybkim reagowaniem na zwarcia.
• Zdolność wyłączania 25kA: Zapewnia skuteczną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• Dwa mechanizmy wyzwalające: Termiczny (przeciążenie) i elektromechaniczny (zwarcie) – niezależna ochrona obwodu.
• Zacisk klatkowy: Stabilne i pewne mocowanie przewodów, minimalizujące ryzyko poluzowania się połączenia.
• Uniwersalne napięcie (DC/AC): Możliwość stosowania w instalacjach prądu stałego (do 440V) i przemiennego (do 254V).

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zastosowanie

S801C-C25 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagane jest skuteczne zabezpieczenie przed zwarciami i przeciążeniami.

• Instalacje oświetleniowe i gniazd w obiektach biurowych i mieszkalnych.
• Ochrona obwodów zasilających urządzenia o umiarkowanym prądzie rozruchowym (np. wentylatory, pompy).
• Zabezpieczenie linii zasilających w szafach sterowniczych i rozdzielnicach przemysłowych.
• Stosowanie w obwodach prądu stałego (np. systemy solarne, zasilacze UPS).
• Ochrona układów automatyki i sterowania w maszynach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia. Urządzenie montować na szynie DIN zgodnie z normami. Zaciski klatkowe zapewniają pewne połączenie – przewody należy wprowadzić pionowo, aby uniknąć naprężeń mechanicznych. Po montażu należy przeprowadzić test działania mechanizmu wyzwalającego. Regularnie sprawdzać stan zacisków i czystość komory gaszenia łuku.

FAQ

• Czym charakterystyka C różni się od charakterystyki B lub D? Charakterystyka C reaguje na zwarcia i przeciążenia w zakresie 5–10 razy prądu znamionowego, co sprawia, że jest optymalna dla obwodów o umiarkowanym prądzie rozruchowym (np. oświetlenie, gniazda). Charakterystyka B jest bardziej czuła (3–5 In), a D – mniej czuła (10–20 In).
• Czy wyłącznik można stosować w instalacjach DC? Tak – urządzenie obsługuje napięcia stałe do 440V, co czyni je uniwersalnym rozwiązaniem dla systemów zasilania awaryjnego i energii odnawialnej.
• Jakie akcesoria są dostępne do S801C-C25? Szeroka gama akcesoriów (np. dźwignie blokujące, styki pomocnicze, napędy silnikowe) umożliwia elastyczne dostosowanie zabezpieczenia do indywidualnych potrzeb instalacji.
