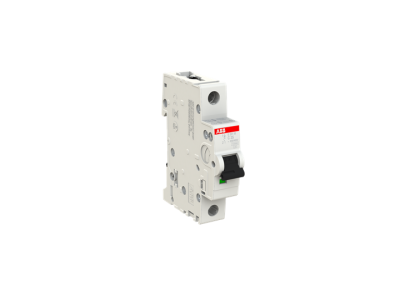

Wyłącznik nadprądowy 1P C 25A 10kA, S201M-C25 | 2CDS271001R0254 ABB

Alternatywny kod produktu: 2CDS271001R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-C25 (symbol 2CDS271001R0254) o charakterystyce C i prądzie znamionowym 25A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Mechanizm termiczny chroni przewody przed przegrzaniem w przypadku długotrwałego przeciążenia, natomiast elektromechaniczny mechanizm zwarciowy natychmiast odcina zasilanie przy zwarciu, minimalizując ryzyko uszkodzenia urządzeń i pożaru.

• Charakterystyka C: Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i urządzeń o umiarkowanym prądzie rozruchowym (np. silniki, transformatory).
• Prąd znamionowy 25A: Zapewnia skuteczną ochronę dla obwodów o mocy do 5,75 kW przy napięciu 230V.
• Zdolność zwarciowa 10kA: Odporność na zwarcia pozwala zachować ciągłość pracy nawet w przypadku awarii w instalacji.
• 1-biegunowa konstrukcja: Przeznaczony do montażu w rozdzielnicach na szynie DIN, oszczędza miejsce w skrzynkach elektrycznych.
• Zgodność z normami IEC/EN: Spełnia surowe wymagania dla urządzeń zabezpieczających w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy S201M-C25 jest zaprojektowany zgodnie z normami IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach domowych, biurowych i przemysłowych. Produkt posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik 1-biegunowy S201M-C25 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających selektywnego zabezpieczenia poszczególnych obwodów.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w domach, mieszkaniach i lokalach usługowych.
• Zabezpieczanie silników elektrycznych o umiarkowanym prądzie rozruchowym (np. wentylatory, pompy).
• Stosowanie w małych instalacjach przemysłowych i warsztatach.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, upewniając się o prawidłowym połączeniu przewodów fazowych. Należy zachować odpowiedni moment dokręcania zacisków (zgodny z dokumentacją techniczną). Po montażu przeprowadzić test działania mechanizmu zwarciowego i przeciążeniowego.

FAQ

• Czy wyłącznik S201M-C25 nadaje się do zabezpieczania silników elektrycznych? Tak, charakterystyka C jest odpowiednia do zabezpieczania silników o umiarkowanym prądzie rozruchowym. Dla silników o wysokim prądzie rozruchowym zalecana jest charakterystyka D lub K.
• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA przy napięciu 230/400V AC, co oznacza, że wyłącznik wytrzyma zwarcia o takiej wartości bez uszkodzenia.
• Czy można zamontować styk pomocniczy na tym modelu? Tak, wyłączniki z serii S200M (w tym S201M-C25) są przystosowane do montażu styku pomocniczego od dołu, co pozwala zaoszczędzić 50% miejsca w rozdzielnicy.
