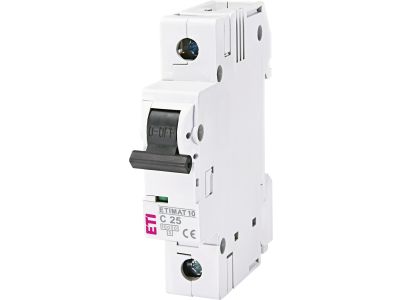

Wyłącznik nadprądowy 1P C 25A 10kA AC ETIMAT10 | 002131718 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 10 o charakterystyce C i prądzie znamionowym 25A to zaawansowane rozwiązanie z oferty renomowanego producenta ETI, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się wysoką znamionową zwarciową zdolnością łączeniową wynoszącą aż 10 kA, co gwarantuje skuteczną ochronę obwodów przed skutkami zwarć w wymagających środowiskach przemysłowych i komercyjnych. Jednobiegunowa konstrukcja (1P) pozwala na precyzyjne zabezpieczenie pojedynczych faz, a charakterystyka wyzwalania typu C sprawia, że aparat idealnie nadaje się do odbiorników o zwiększonych prądach rozruchowych.

• Wysoka zdolność zwarciowa: Parametr 10 kA pozwala na stosowanie wyłącznika w miejscach o wysokiej spodziewanej wartości prądu zwarciowego.
• Możliwość rozbudowy: Konstrukcja umożliwia łatwy montaż styków pomocniczych, wyzwalaczy wzrostowych oraz podnapięciowych, co zwiększa funkcjonalność systemu automatyki.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa obsługi serwisowej.
• Trwałość mechaniczna: Solidna obudowa i mechanizm wewnętrzny zapewniają długą żywotność nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Wyłącznik spełnia wymagania normy PN-EN 60898-1, dotyczącą osprzętu elektroinstalacyjnego do zabezpieczeń nadprądowych w instalacjach domowych i podobnych. Dodatkowo, aparat spełnia wymagania stawiane wyłącznikom głównym, co pozwala na jego szerokie zastosowanie w rozdzielnicach jako elementu odcinającego zasilanie.

Zastosowanie

Wyłącznik ETIMAT 10 1p C25 znajduje szerokie zastosowanie w różnorodnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz urządzeń AGD o większej mocy.
• Obiekty użyteczności publicznej: Ochrona instalacji oświetleniowych i systemów klimatyzacji w biurach, szkołach i szpitalach.
• Przemysł: Zabezpieczanie silników o małej mocy, transformatorów sterowniczych oraz innych odbiorników generujących piki prądowe podczas startu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH35 (DIN). Aby zapewnić optymalne parametry pracy, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zminimalizować rezystancję zestyku i zapobiec przegrzewaniu się przewodów.
• Przekrój przewodów: Zaciski są przystosowane do współpracy z przewodami sztywnymi (drut) oraz giętkimi (linka z tulejką) o odpowiednio dobranym przekroju znamionowym dla prądu 25A.
• Pozycjonowanie: Możliwość montażu w dowolnej pozycji ułatwia organizację okablowania wewnątrz rozdzielnicy.

FAQ

Czy wyłącznik ETIMAT 10 może współpracować z szynami łączeniowymi?
Tak, konstrukcja zacisków umożliwia jednoczesne podłączenie szyn grzebieniowych oraz przewodów, co znacząco przyspiesza prace montażowe w rozdzielnicy.

Jaka jest różnica między charakterystyką B a C?
Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg wyzwalania magnetycznego (5-10 x In) w porównaniu do charakterystyki B (3-5 x In), co zapobiega zbędnym zadziałaniom przy urządzeniach o większym prądzie rozruchowym.

Czy do tego modelu można dołożyć styk pomocniczy?
Tak, seria ETIMAT 10 jest w pełni kompatybilna z akcesoriami modułowymi ETI, takimi jak styki pomocnicze PS ETIMAT, które informują o stanie wyłącznika w systemach nadzoru.
