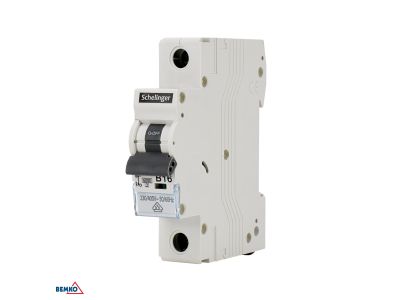

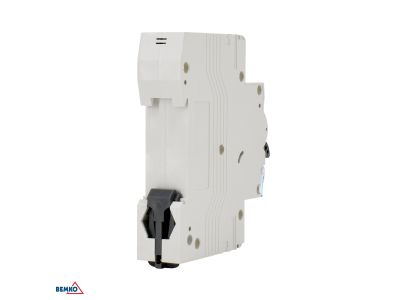

Wyłącznik nadprądowy 1P C 20A 6kA Schelinger | A02-G8-1P-C20 Bemko

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P C 20A 6kA marki Schelinger, produkowany przez renomowaną firmę BEMKO, to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A, co pozwala na obsługę obwodów o umiarkowanym obciążeniu, zapewniając jednocześnie precyzyjną reakcję na stany awaryjne. Kluczowym parametrem jest znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA (6000A), która gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o dużej energii, chroniąc tym samym infrastrukturę kablową przed nieodwracalnymi uszkodzeniami termicznymi.

• Charakterystyka wyzwalania C: Przeznaczona do urządzeń o zwiększonych prądach rozruchowych, zapewniająca optymalny balans między czułością a stabilnością pracy.
• Konstrukcja jednobiegunowa (1P): Idealna do zabezpieczania pojedynczych faz w rozdzielnicach domowych i przemysłowych.
• Wysoka trwałość mechaniczna: Solidna obudowa i mechanizm dźwigni zapewniają długą żywotność nawet przy częstych operacjach łączeniowych.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy ułatwia diagnostykę i lokalizację usterki w systemie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do zastosowań w instalacjach domowych i podobnych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz pełnej kompatybilności z nowoczesnymi systemami rozdziału energii elektrycznej.

Zastosowanie

Wyłącznik o charakterystyce C i prądzie 20A znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz komercyjnego. Jest szczególnie rekomendowany do zabezpieczania obwodów gniazd wtykowych, do których podłączane są urządzenia generujące wyższe prądy rozruchowe, takie jak elektronarzędzia, silniki o małej mocy czy zaawansowane systemy oświetleniowe. Dzięki zdolności zwarciowej 6kA, aparat ten stanowi standardowe wyposażenie nowoczesnych rozdzielnic, gdzie wymagany jest wysoki poziom niezawodności i ochrony przeciwpożarowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TH-35, co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć nadmiernej rezystancji zestyku i przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa pewność styku elektrycznego.

FAQ

• Czy charakterystyka C jest odpowiednia do zwykłego oświetlenia? Charakterystyka C jest bardziej zwłoczna niż B, dlatego stosuje się ją tam, gdzie występują prądy rozruchowe. Do standardowego oświetlenia LED o dużej mocy zasilaczy jest to wybór optymalny, zapobiegający przypadkowym wyzwoleniom.
• Co oznacza parametr 6kA? Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji. Wartość 6kA jest standardem wymaganym w nowoczesnym budownictwie.
• Czy wyłącznik można montować w dowolnej pozycji? Tak, konstrukcja aparatu pozwala na pracę w pionie lub poziomie na szynie DIN, jednak zaleca się montaż pionowy dla zachowania czytelności opisów i optymalnego chłodzenia.
