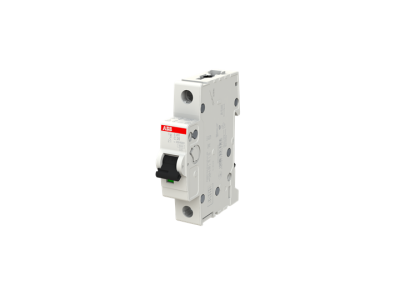

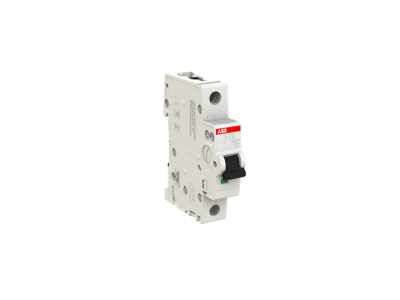

Wyłącznik nadprądowy 1P C 20A 6kA, S201-C20 | 2CDS251001R0204 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-C20 z serii S200 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A, co pozwala na stabilne zasilanie obwodów o umiarkowanym i dużym obciążeniu. Dzięki zastosowaniu charakterystyki wyzwalania typu C, aparat ten jest idealnie przystosowany do ochrony obwodów, w których występują prądy rozruchowe o wartościach od 5 do 10-krotności prądu znamionowego, co jest typowe dla silników elektrycznych czy nowoczesnych systemów oświetleniowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje skuteczne i bezpieczne przerwanie obwodu w momencie wystąpienia zwarcia, chroniąc infrastrukturę przed trwałym uszkodzeniem. Jednobiegunowa konstrukcja (1P) o szerokości jednego modułu (17,5 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego pełną kompatybilność z profesjonalnymi systemami elektroenergetycznymi. Wyłącznik S201-C20 spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, a także normy IEC/EN 60947-2 dla zastosowań przemysłowych. Posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu obsługującego rozdzielnicę.

Zastosowanie

Wyłącznik ABB S201-C20 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia.
• Ochrony obwodów zasilających urządzenia z silnikami o małej mocy, takie jak pompy czy wentylatory.
• Zasilania systemów oświetleniowych LED oraz lamp wyładowczych, generujących prądy udarowe przy załączaniu.
• Zastosowań w automatyce budynkowej, gdzie wymagana jest wysoka niezawodność i precyzja działania.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) wewnątrz rozdzielnicy. Wyłącznik wyposażony jest w podwójne zaciski windowe, które umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o przekroju do 35 mm². Przekrój znamionowy wynoszący 2,5 mm² lub większy (zależnie od obciążenia) pozwala na stabilne przesyłanie energii bez nadmiernego nagrzewania się styków. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych (zalecane 2,8 Nm), co zapobiega powstawaniu rezystancji zestykowej i gwarantuje długowieczność połączenia. Urządzenie może pracować w dowolnej pozycji montażowej, co ułatwia prowadzenie oprzewodowania.

FAQ

1. Czy wyłącznik S201-C20 nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana dla odbiorników o charakterze indukcyjnym, w tym silników, ponieważ dopuszcza krótkotrwałe przeciążenia występujące podczas rozruchu. 2. Jaka jest różnica między charakterystyką B a C? Charakterystyka C wyzwala przy prądzie 5-10 razy większym od znamionowego, podczas gdy B przy 3-5 razy większym. C jest zatem bardziej zwłoczna i odporna na prądy rozruchowe. 3. Czy mogę użyć tego wyłącznika w instalacji prądu stałego (DC)? Wyłącznik S201-C20 jest przeznaczony głównie do pracy w obwodach prądu przemiennego (AC). Do instalacji DC zaleca się stosowanie dedykowanych wyłączników serii S200M UC.
